专利号: 2016112234199
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

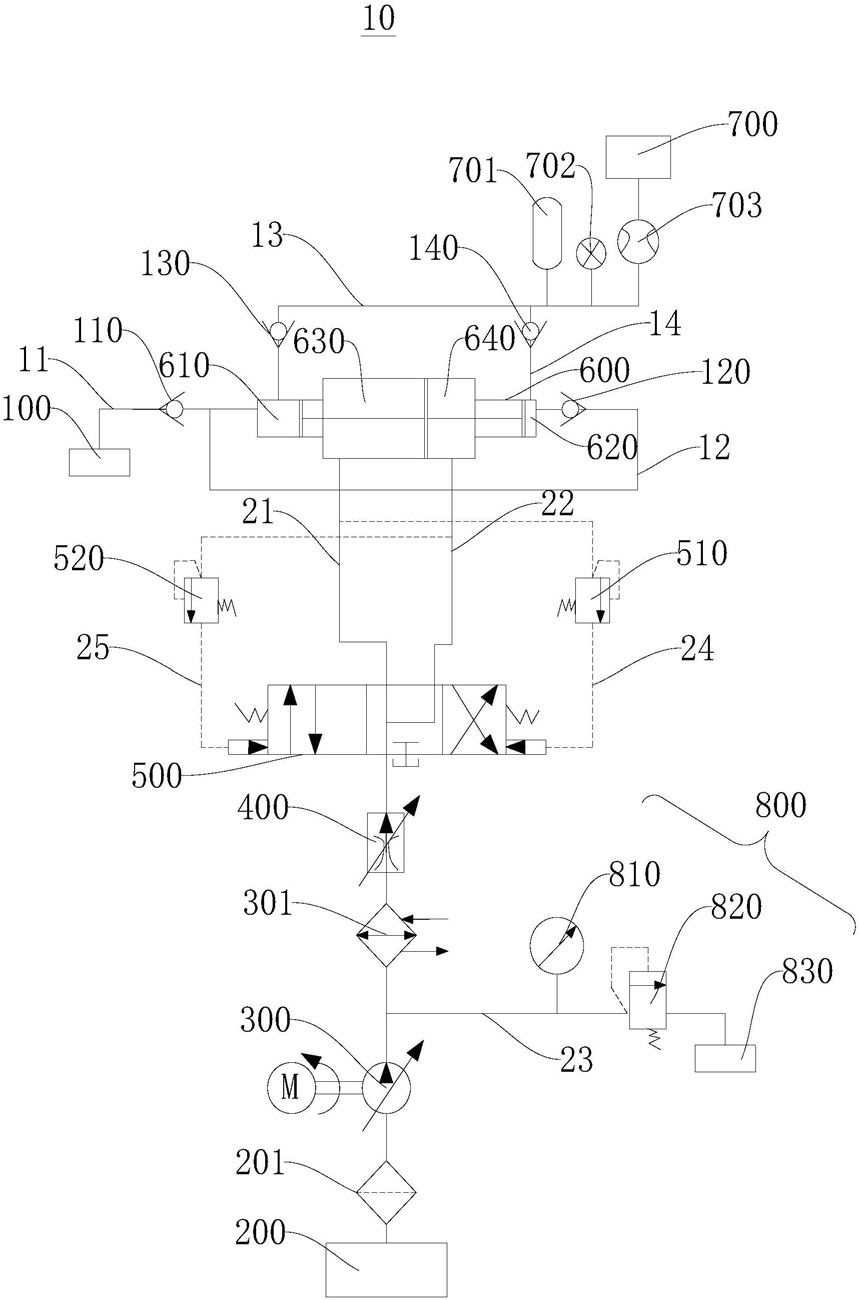

1.一种用于岩石渗透试验的液压式渗透压力加载装置,其特征在于,包括水箱(100)以及依次连通的第一油箱(200)、单向变量泵(300)、调速阀(400)、三位四通液动换向阀(500)、双作用增压缸(600)以及渗透仪(700),所述单向变量泵(300)连通有安全保护装置(800);

所述双作用增压缸(600)包括第一水腔(610)、第二水腔(620)、第一油腔(630)以及第二油腔(640),所述第一油腔(630)和所述第二油腔(640)分别通过第一油管(21)和第二油管(22)与所述三位四通液动换向阀(500)连通;所述水箱(100)通过设置有第一单向阀(110)的第一水管(11)与所述第一水腔(610)连通,所述水箱(100)通过设置有第二单向阀(120)的第二水管(12)与所述第二水腔(620)连通;所述第一水腔(610)与所述渗透仪(700)之间通过设置有第三单向阀(130)的第一供水管(13)连通,所述第二水腔(620)与所述渗透仪(700)之间通过设置有第四单向阀(140)的第二供水管(14)连通;

所述第一油腔(630)与所述三位四通液动换向阀(500)之间还设置有用于控制所述三位四通液动换向阀(500)切换的第一控制油路(24),所述第二油腔(640)与所述三位四通液动换向阀(500)之间还设置有用于控制所述三位四通液动换向阀(500)切换的第二控制油路(25),所述第一控制油路(24)上设置有第一顺序阀(510),所述第二控制油路(25)上设置有第二顺序阀(520)。

2.根据权利要求1所述的用于岩石渗透试验的液压式渗透压力加载装置,其特征在于,所述第一油箱(200)和所述单向变量泵(300)之间还设置有过滤器(201),所述过滤器(201)的两端分别连通于所述第一油箱(200)和所述单向变量泵(300)。

3.根据权利要求1所述的用于岩石渗透试验的液压式渗透压力加载装置,其特征在于,所述单向变量泵(300)和所述三位四通液动换向阀(500)之间还设置有冷却器(301),所述冷却器(301)的两端分别连通于所述单向变量泵(300)和所述调速阀(400)。

4.根据权利要求1所述的用于岩石渗透试验的液压式渗透压力加载装置,其特征在于,还包括蓄能器(701),所述蓄能器(701)设置于所述双作用增压缸(600)与所述渗透仪(700)之间,所述第一供水管(13)与所述第二供水管(14)均与所述蓄能器(701)的进水端连通,所述蓄能器(701)的出水端与所述渗透仪(700)连通。

5.根据权利要求4所述的用于岩石渗透试验的液压式渗透压力加载装置,其特征在于,还包括压力传感器(702),所述压力传感器(702)设置于所述蓄能器(701)与所述渗透仪(700)之间的管路上。

6.根据权利要求4所述的用于岩石渗透试验的液压式渗透压力加载装置,其特征在于,还包括流量传感器(703),所述流量传感器(703)设置于所述蓄能器(701)和所述渗透仪(700)之间的管路上。

7.根据权利要求1-6任一项所述的渗透压力加载装置用于岩石渗透试验的液压式渗透压力加载装置,其特征在于,所述第一顺序阀(510)和所述第二顺序阀(520)均为内控外泄式顺序阀。

8.根据权利要求1-6任一项所述的渗透压力加载装置用于岩石渗透试验的液压式渗透压力加载装置,其特征在于,所述安全保护装置(800)包括溢流阀(820),所述溢流阀(820)通过第三油管(23)与所述单向变量泵(300)和所述调速阀(400)之间的管路连通。

9.根据权利要求8任一项所述的用于岩石渗透试验的液压式渗透压力加载装置,其特征在于,所述安全保护装置(800)还包括第二油箱(810),所述溢流阀(820)的出口端与所述第二油箱(810)连通。

10.根据权利要求8任一项所述的用于岩石渗透试验的液压式渗透压力加载装置,其特征在于,所述第三油管(23)上还设置有压力表(810)。
