专利号: 2016112235825
申请人: 河南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

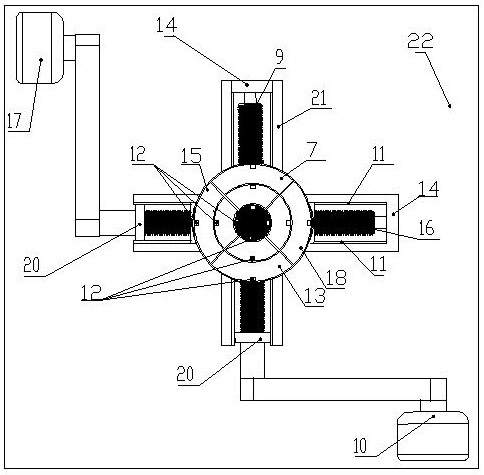

1.一种筒状针织物双向拉伸性测试仪,包括工作台(22),其特征在于:所述工作台(22)中部设有相互垂直的支撑组件,支撑组件包括相对且平行的支架(21),支架(21)内侧设有导轨(11);相对的支架(21)之间分别设有第一丝杆(9)和第二丝杆(16),第一丝杆(9)和第二丝杆(16)相互垂直,第一丝杆(9)两端的外螺纹旋向相反,第二丝杆(16)两端的外螺纹旋向相反;所述第一丝杆(9)上设有内螺纹旋向相反的第一丝杆螺母(8)和第二丝杆螺母(8´),第一丝杆螺母(8)和第二丝杆螺母(8´)分别与第一丝杆(9)两端的外螺纹旋旋向相配合,第二丝杆(16)上设有内螺纹旋向相反的第一丝杆螺母(8)和第二丝杆螺母(8´),第一丝杆螺母(8)和第二丝杆螺母(8´)分别与第二丝杆(16)的外螺纹旋向相配合,第一丝杆螺母(8)和第二丝杆螺母(8´)均与导轨(11)滑动连接;所述第一丝杆(9)的第一丝杆螺母(8)上固定设有第一连接板(7),第一丝杆(9)的第二丝杆螺母(8´)上固定设有第二连接板(13),第二丝杆(16)的第一丝杆螺母(8)上固定设有第三连接板(15),第二丝杆(16)的第二丝杆螺母(8´)上固定设有第四连接板(18);所述第三连接板(15)和第四连接板(18)上对称设有水平连接拉头,第一连接板(7)和第二连接板(13)上对称设有竖直连接拉头,水平连接拉头和竖直连接拉头相配合构成检测筒;每个水平连接拉头和竖直连接拉头的内侧均设有测力传感器(12),第一丝杆(9)一端通过皮带与第一伺服电机(10)相连接,第二丝杆(16)一端通过皮带与第二伺服电机(17)相连接,第一丝杆(9)和第二丝杆(16)远离皮带的一端通过联轴器与旋转编码器(19)的转轴固定连接,测力传感器(12)经送变器接入控制器的模拟量输入端,旋转编码器(19)与控制器直接相连接,第一伺服电机(10)和第二伺服电机(17)均通过伺服驱动器与控制器相接;

其工作过程为:

步骤一:将针织筒套在相对的水平连接拉头和相对的竖直连接拉头形成的检测筒的圆筒外侧;

步骤二:启动第一伺服电机(10)和第二伺服电机(17),经皮带分别将运动传递至第一丝杆(9)和第二丝杆(16)上,第一丝杆(9)和第二丝杆(16)转动;

步骤三:第一丝杆(9)上旋向相反的第一丝杆螺母(8)和第二丝杆螺母(8´)以中点为分界点在第一丝杆(9)上相向转动,第二丝杆(16)上旋向相反的第一丝杆螺母(8)和第二丝杆螺母(8´)以中点为分界点在第二丝杆(16)上相向转动;

步骤四:水平连接拉头带动针织筒向第二丝杆(16)的两侧移动,竖直连接拉头带动针织筒向第一丝杆(9)的两侧移动,对针织筒进双向拉伸测试;

步骤五:拉伸中,测力传感器(12)测量针织筒所受拉力,旋转编码器(19)检测针织筒变形数据,并将数据信号处理后送至控制器,控制器将信号进行数据处理,得到筒状针织物拉伸的应力应变曲线。

2.根据权利要求1所述的筒状针织物双向拉伸性测试仪,其特征在于,所述第三连接板(15)、第四连接板(18)、第一连接板(7)和第二连接板(13)的形状均为扇形,第三连接板(15)上设有相互平行的第一水平连接拉头(1)、第二水平连接拉头(2)和第三水平连接拉头(3),第四连接板(18)上设有相互平行的第四水平连接拉头(1´)、第五水平连接拉头(2´)和第六水平连接拉头(3´),第一连接板(7)上设有相互平行的第四竖直连接拉头(4´)、第五竖直连接拉头(5´)和第六竖直连接拉头(6´),第二连接板(13)上设有相互平行的第一竖直连接拉头(4)、第二竖直连接拉头(5)和第三竖直连接拉头(6),第一水平连接拉头(1)、第一竖直连接拉头(4)、第四水平连接拉头(1´)和第四竖直连接拉头(4´)组成第一检测筒,第二水平连接拉头(2)、第二竖直连接拉头(5)、第五水平连接拉头(2´)和第五竖直连接拉头(5´)组成第二检测筒,第三水平连接拉头(3)、第三竖直连接拉头(6)、第六水平连接拉头(3´)和第六竖直连接拉头(6´)组成第三检测筒,第一检测筒、第二检测筒和第三检测筒的中心相同。

3.根据权利要求1所述的筒状针织物双向拉伸性测试仪,其特征在于,所述支架(21)的端部设有支撑板(14),两支撑板(14)上各固装有一个旋转编码器(19),两个旋转编码器(19)的转轴分别与第一丝杆(9)和第二丝杆(16)固定连接。

4.根据权利要求1所述的筒状针织物双向拉伸性测试仪,其特征在于,所述第一丝杆(9)和第二丝杆(16)的外螺纹末端均设有限位开关(20)。

5.根据权利要求2所述的筒状针织物双向拉伸性测试仪,其特征在于,所述第一水平连接拉头(1)、第二水平连接拉头(2)、第三水平连接拉头(3)、第四水平连接拉头(1´)、第五水平连接拉头(2´)、第六水平连接拉头(3´)、第一竖直连接拉头(4)、第二竖直连接拉头(5)、第三竖直连接拉头(6)、第四竖直连接拉头(4´)、第五竖直连接拉头(5´)和第六竖直连接拉头(6´)均为中心角为90°的弧形板。
