1.一种四氧化三铁微纳米材料的制备方法，其特征在于，所述制备方法包括以下步骤：A、将水与多元醇混匀，得到混合溶剂；

B、将可溶性铁盐溶于步骤1)制备的混合溶剂，搅拌混匀后，加热反应，得到产物；

C、产物洗涤、干燥，得到四氧化三铁微纳米材料。

2.根据权利要求1所述的四氧化三铁微纳米材料的制备方法，其特征在于，步骤A中水与多元醇的体积比为3～20：1。

3.根据权利要求1或2所述的四氧化三铁微纳米材料的制备方法，其特征在于，所述多元醇选自甘油。

4.根据权利要求1所述的四氧化三铁微纳米材料的制备方法，其特征在于，步骤B中可溶性铁盐选自铁氰化钾。

5.根据权利要求1或4所述的四氧化三铁微纳米材料的制备方法，其特征在于，步骤B溶性铁盐在混合溶剂的浓度为0.001～0.2mol/L。

6.根据权利要求1所述的四氧化三铁微纳米材料的制备方法，其特征在于，步骤B中所述加热反应是指在140～210℃下反应3～50小时。

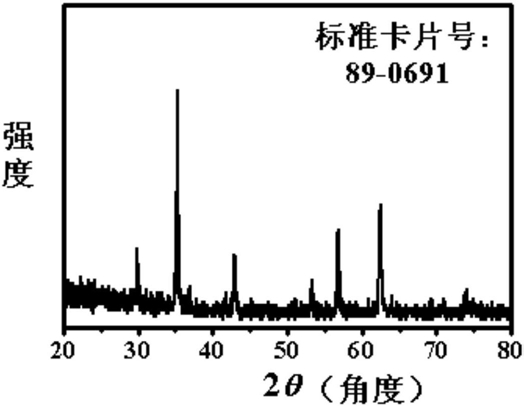

7.一种四氧化三铁微纳米材料，其特征在于，采用权利要求1-6任一项所述的方法制备得到，所述四氧化三铁微纳米材料为三维自组装球状结构，球的内核由纳米颗粒组成，球的外层表面是由多面体纳米片镶嵌交织而成，球的直径在1～3微米。

8.一种四氧化三铁微纳米材料在储能装置上的应用。

9.根据权利要求8所述的应用，其特征在于，所述四氧化三铁微纳米材料作成锂离子电池负极材料的应用。
