1.一种自组装三维生物炭钠离子电池负极碳材料的制备方法，其特征在于，包括以下步骤：

1)野外摘取小蓟取其叶并用蒸馏水洗涤干净，经过冷冻干燥后获得小蓟干叶；

2)将获得的小蓟干叶与多糖混合后放入浓度为1-3mol/L的稀酸中，其中小蓟干叶与多糖的质量比为1：(0.1-1)，且每40mL稀酸中加入2-3g小蓟干叶，然后再加入质量分数为

10％-30％的H2O2溶液，其中每40mL稀酸中加入8-10mLH2O2溶液，搅拌后进行水热反应，反应结束待自然降至室温，然后用水和乙醇分别洗涤，然后真空干燥处理，获得水热预处理碳材料；

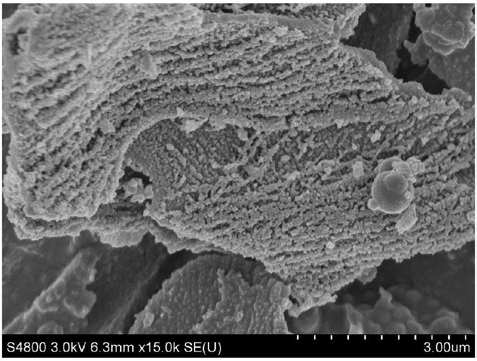

3)将水热预处理碳材料在惰性气氛下进行煅烧处理，煅烧结束后冷却至室温，即获得自组装三维生物炭钠离子电池负极碳材料。

2.根据权利要求1所述的一种自组装三维生物炭钠离子电池负极碳材料的制备方法，其特征在于，步骤2)中多糖是葡萄糖、壳聚糖、果糖、麦芽糖、蔗糖或淀粉中的任意一种。

3.根据权利要求1所述的一种自组装三维生物炭钠离子电池负极碳材料的制备方法，其特征在于，步骤2)的稀酸是盐酸、磷酸、硝酸、硫酸中的任意一种。

4.根据权利要求1所述的一种自组装三维生物炭钠离子电池负极碳材料的制备方法，其特征在于，步骤2)中水热反应温度为120-220℃，反应时间6-48h。

5.根据权利要求1所述的一种自组装三维生物炭钠离子电池负极碳材料的制备方法，其特征在于，步骤2)中采用水和乙醇分别洗涤3次。

6.根据权利要求1所述的一种自组装三维生物炭钠离子电池负极碳材料的制备方法，其特征在于，步骤2)中真空干燥处理为在80℃温度下，真空干燥6h。

7.根据权利要求1所述的一种自组装三维生物炭钠离子电池负极碳材料的制备方法，其特征在于，步骤3)中惰性气氛为Ar或N2气氛。

8.根据权利要求1所述的一种自组装三维生物炭钠离子电池负极碳材料的制备方法，其特征在于，步骤3)中煅烧处理是以2-10℃/min的升温速率进行升温，升温至500-800℃后煅烧2-12h。
