专利号: 2016112304420
申请人: 荆楚理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

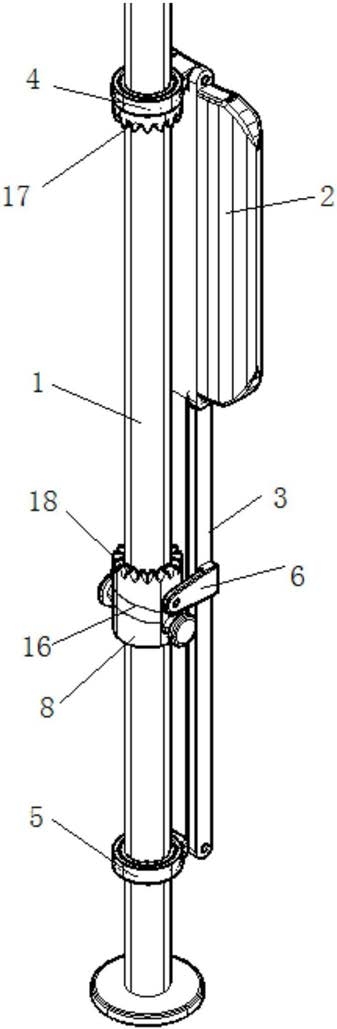

1.一种公共交通多功能折叠椅,至少包括中空的圆形扶手立柱,其特征在于:还包括坐靠板、支撑杆、活动轴承、固定轴承、限位锁止机构和两挂耳,活动轴承活动套装于扶手立柱的上部,固定轴承固定套装于扶手立柱的下部,坐靠板的一端与活动轴承铰接,支撑杆的下端与固定轴承铰接,上端与坐靠板的另一端铰接,两挂耳对称设置于支撑杆的两侧上,两挂耳上分别设有锁止销孔,限位锁止机构包括止推套筒、两活动块、复位弹簧、用于分别限制两活动块向内移动的内限位件和用于分别限制两活动块向外移动的外限位件,止推套筒固定套装于扶手立柱上,止推套筒位于固定轴承和活动轴承之间,活动轴承底部设有上防转卡齿,上防转卡齿为弹性卡齿,止推套筒顶部设有下防转卡齿,上防转卡齿与下防转卡齿啮合,扶手立柱上对称设有两穿孔A,止推套筒对应位置处对称设有两穿孔B,位于同一侧的穿孔A和穿孔B相通,位于同一侧的穿孔A和穿孔B共同构成穿孔C,两活动块分别穿插在两穿孔C中,且两活动块能够做内外往复活动,复位弹簧位于扶手立柱中,复位弹簧的两端分别与两活动块连接,两活动块外露面上分别设有锁止销和解锁按钮,限位锁止机构在锁止状态时,两挂耳分别锁止于两锁止销上。

2.根据权利要求1所述的公共交通多功能折叠椅,其特征在于:所述的内限位件为分别在扶手立柱两穿孔A处向内凹陷的两凹台,两凹台的开口分别为两穿孔A,凹台和活动块的形状、大小相匹配,复位弹簧的两端分别穿过两凹台与两活动块连接。

3.根据权利要求1所述的公共交通多功能折叠椅,其特征在于:所述的外限位件为限位套环,限位套环固定套装在止推套筒上,限位锁止机构在锁止状态时,位于同一侧的锁止销和解锁按钮分别位于限位套环的上下方。
