专利号: 2016112334568
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

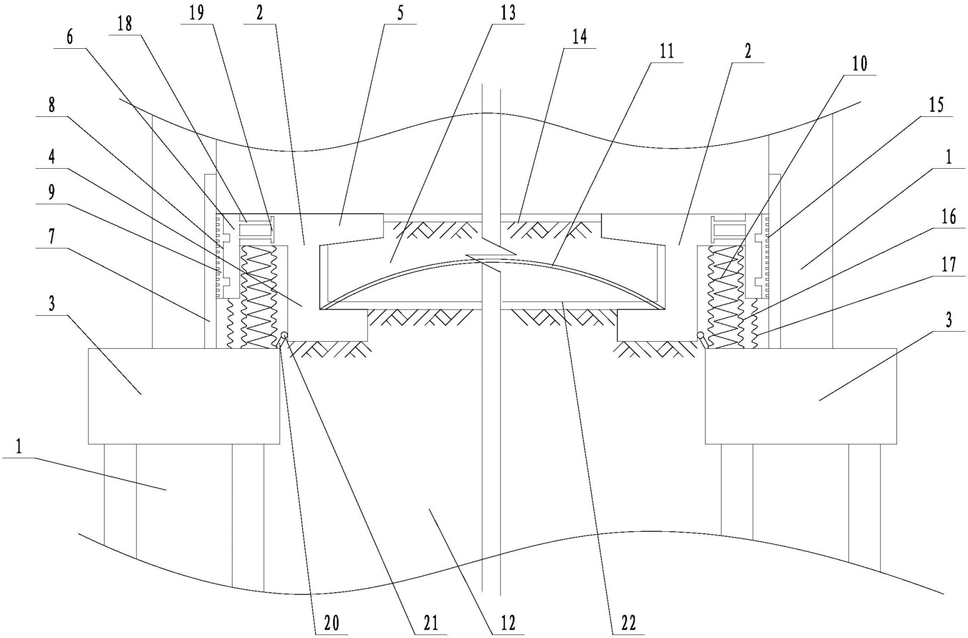

1.一种地坪均匀沉降结构,其特征是,包括工程桩、现浇构件,工程桩上设有桩端承台,现浇构件包括L形的导向部和长条形的支撑部,支撑部靠近工程桩的边缘浇注有限位件,工程桩上桩端承台上方与限位件相对设有抵接平板,限位件外侧面为限位平面,限位平面和抵接平板之间安装缓冲垫,导向部设置在桩端承台外侧,支撑部和桩端承台之间连接预应力弹簧,相邻两现浇构件的导向部之间设有拱形的加强筋,现浇构件的下方为经过夯实的实土,相邻两现浇构件的导向部之间填埋厚填土,相邻两现浇构件的支撑部之间为刚性地坪,刚性地坪和支撑部之间连接插筋。

2.根据权利要求1所述的一种地坪均匀沉降结构,其特征是,现浇构件为钢筋混凝土结构。

3.根据权利要求1所述的一种地坪均匀沉降结构,其特征是,缓冲垫为橡胶垫,缓冲垫朝向抵接平板的表面上设有若干条凸起的缓冲条。

4.根据权利要求1所述的一种地坪均匀沉降结构,其特征是,预应力弹簧外套接有波纹管。

5.根据权利要求1所述的一种地坪均匀沉降结构,其特征是,限位件下端和桩端承台之间连接有波纹状的隔离带。

6.根据权利要求1至5任意一项所述的一种地坪均匀沉降结构,其特征是,限位件上设有两排横筋和一列竖筋,竖筋连接在上下两排横筋之间,横筋和竖筋均浇注在现浇构件内。

7.根据权利要求1至5任意一项所述的一种地坪均匀沉降结构,其特征是,桩端承台外边缘连接有支撑杆,支撑杆端部设有导向球,导向球贴合在导向部竖向侧壁上。

8.根据权利要求1至5任意一项所述的一种地坪均匀沉降结构,其特征是,支撑部下表面从与导向部连接位置向远离限位件的端部由下往上倾斜设置。

9.根据权利要求1至5任意一项所述的一种地坪均匀沉降结构,其特征是,实土与厚填土之间铺设有土工布。

10.一种权利要求1所述的地坪均匀沉降结构的施工方法,其特征是,第一步,打工程桩并在工程桩上加工桩端承台;第二步,清除原始地面虚土,开挖基底至桩端承台高度,并夯实;第三步,浇注现浇构件,将限位件同步浇注在现浇构件的支撑部外边缘位置;第四步,现浇构件凝固后,在现浇构件支撑部和桩端承台之间安装预应力弹簧,在限位件的限位平面上连接缓冲垫,缓冲垫贴合在抵接平板上;第五步,在相对两现浇构件的导向部之间安装拱形的加强筋,并在导向部之间的实土上铺设土工布;第六步,在相邻两现浇构件的导向部之间填埋厚填土至支撑部位置,并在其上施工建筑室内刚性地坪,并在刚性地坪和支撑部之间连接插筋。
