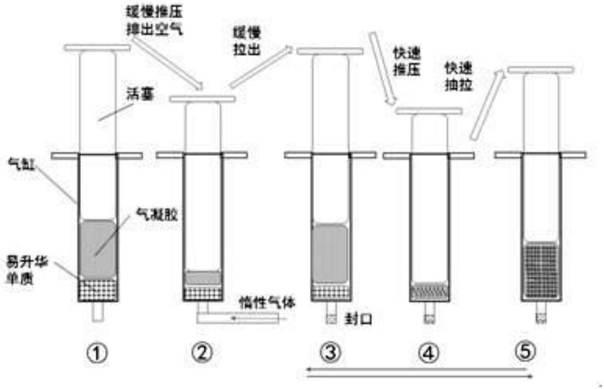

1.一种碳凝胶负载硫-锂硫电池正极材料的制备方法，其特征在于，具体按照以下步骤实施：步骤1，将单质硫放入活塞密封气缸底部，单质硫上部叠放碳凝胶材料，装入活塞；

步骤2，排出气缸内及碳凝胶材料中的空气，然后通过气缸出口通入惰性气体；

步骤3，密封气缸出口，快速推压活塞，气缸内的惰性气体由于骤然压缩而升温，致使单质硫受热升华，并在活塞压力下进入碳凝胶材料的孔道之中；

步骤4，快速抽拉活塞至碳凝胶材料初始长度，惰性气体因体积膨胀温度下降，随着温度的下降，硫蒸汽凝结形成纳米级颗粒，并均匀分散在碳凝胶材料的孔道中；

步骤5，重复2-4步操作，即获得高硫负载量的碳凝胶材料；

步骤6，将步骤5得到的高硫负载量的碳凝胶材料冷却后，依次经过切片、压片，得到碳凝胶负载硫-锂硫电池正极材料。

2.根据权利要求1所述的碳凝胶负载硫-锂硫电池正极材料的制备方法，其特征在于，步骤1中碳凝胶材料与单质硫的质量比为1：4-5。

3.根据权利要求1所述的碳凝胶负载硫-锂硫电池正极材料的制备方法，其特征在于，步骤2中惰性气体为氮气、氦气、氖气、氩气或氙气中的一种或多种混合物。

4.根据权利要求1所述的碳凝胶负载硫-锂硫电池正极材料的制备方法，其特征在于，步骤3中气缸内惰性气体压缩比为2-10。

5.根据权利要求1所述的碳凝胶负载硫-锂硫电池正极材料的制备方法，其特征在于，步骤3中活塞推压速度为0.2-1m/s。

6.根据权利要求1所述的碳凝胶负载硫-锂硫电池正极材料的制备方法，其特征在于，步骤6所得切片的厚度为2-20mm。

7.根据权利要求1所述的碳凝胶负载硫-锂硫电池正极材料的制备方法，其特征在于，步骤6中压片载荷为2-10Mpa。
