专利号: 2016112418313
申请人: 贵州虹轴轴承有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

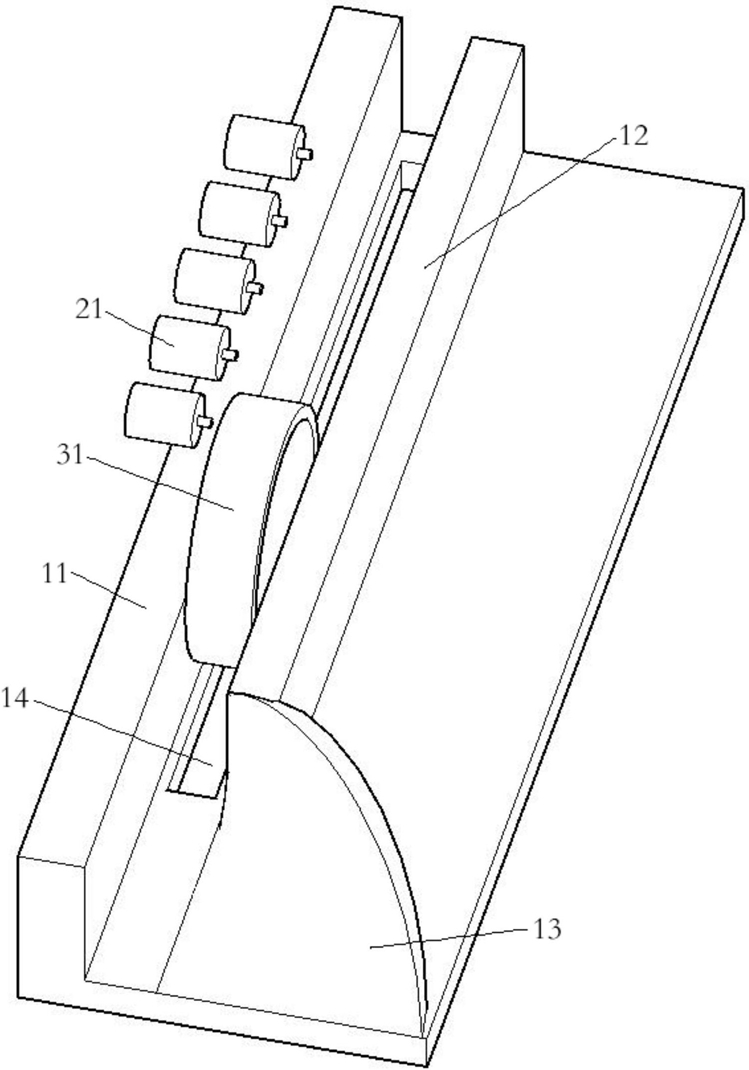

1.一种轴承套圈外壁毛刺清理装置,包括左壁(11)、右壁(12)、激光切割头(21),其特征在于:所述左壁(11)和右壁(12)平行相对且底部相连一体设置,左壁(11)和右壁(12)之间距离与待加工的轴承套圈(31)宽度相同;所述右壁(12)前端为一从水平倾斜至垂直的斜段(13);所述左壁(11)或右壁(12)中段上方设置有多个激光切割头(21),激光切割头(21)正对左壁(11)和右壁(12)之间的缝隙的上方;所述激光切割头(21)高度相同;所述斜段(13)的斜面为向下弯曲的弧面。

2.如权利要求1所述的轴承套圈外壁毛刺清理装置,其特征在于:所述左壁(11)和右壁(12)之间的缝隙底部设置有凹槽(14)。

3.如权利要求1或2所述的轴承套圈外壁毛刺清理装置,其特征在于:所述激光切割头(21)与凹槽(14)顶部之间的距离与待加工的轴承套圈(31)外径相同。

4.如权利要求1所述的轴承套圈外壁毛刺清理装置,其特征在于:所述激光切割头(21)数量为五个以上。

5.如权利要求1所述的轴承套圈外壁毛刺清理装置,其特征在于:所述左壁(11)和右壁(12)前端连接轴承套圈的运送带。
