1.一种高比表面积生物质基炭材料的免活化制备方法，其特征在于，包括以下操作步骤：(1)将生物质进行干燥并粉碎；

(2)将步骤(1)所得生物质粉末加入含氟聚合物中，并充分混合均匀；

(3)在一定气体气氛下，对步骤(2)所得混合物进行炭化，得到所述高比表面积生物质基炭材料。

2.根据权利要求1所述的一种高比表面积生物质基炭材料的免活化制备方法，其特征在于，步骤(1)中所述生物质包括稻谷壳、芦苇叶、虾壳、蟹壳、桔秆、竹叶和污泥中的至少一种。

3.根据权利要求1所述的一种高比表面积生物质基炭材料的免活化制备方法，其特征在于，步骤(2)中所述含氟聚合物包括聚四氟乙烯、聚偏二氟乙烯、聚三氟乙烯、聚三氟氯乙烯、氟化乙丙烯、聚氟乙烯、含氟丙烯酸酯的共聚物以及四氟乙烯/六氟丙烯共聚物中的至少一种。

4.根据权利要求1所述的一种高比表面积生物质基炭材料的免活化制备方法，其特征在于，步骤(2)中所述生物质粉末和含氟聚合物的质量配比为1:0.2～20。

5.根据权利要求1所述的一种高比表面积生物质基炭材料的免活化制备方法，其特征在于，步骤(3)中所述炭化工艺具体为：以0.5～20℃/min的升温速率升温至500～1200℃，炭化1～36h，气体气氛为50～1000ml/min流速的惰性气体，或由50～1000ml/min流速的惰性气体与10～500ml/min流速的活性气体组成的混合气体。

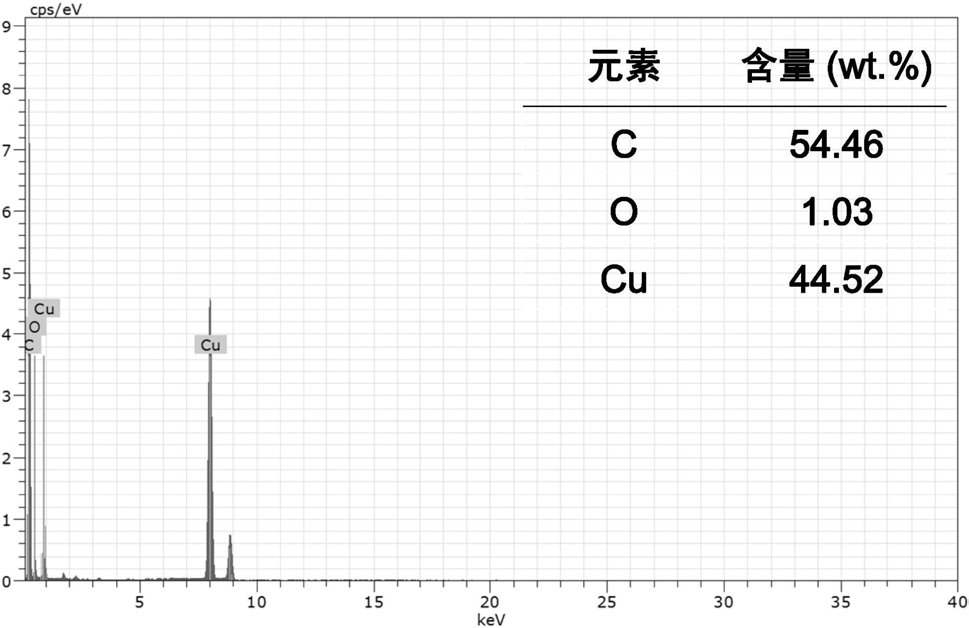

6.一种高比表面积生物质基炭材料，其特征在于，其由权利要求1至5任一项所述的一种高比表面积生物质基炭材料的免活化制备方法制备而成。

7.如权利要求6所述的高比表面积生物质基炭材料在制备电化学电容器的电极材料中的应用。
