专利号: 2016112446525
申请人: 贵州虹轴轴承有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

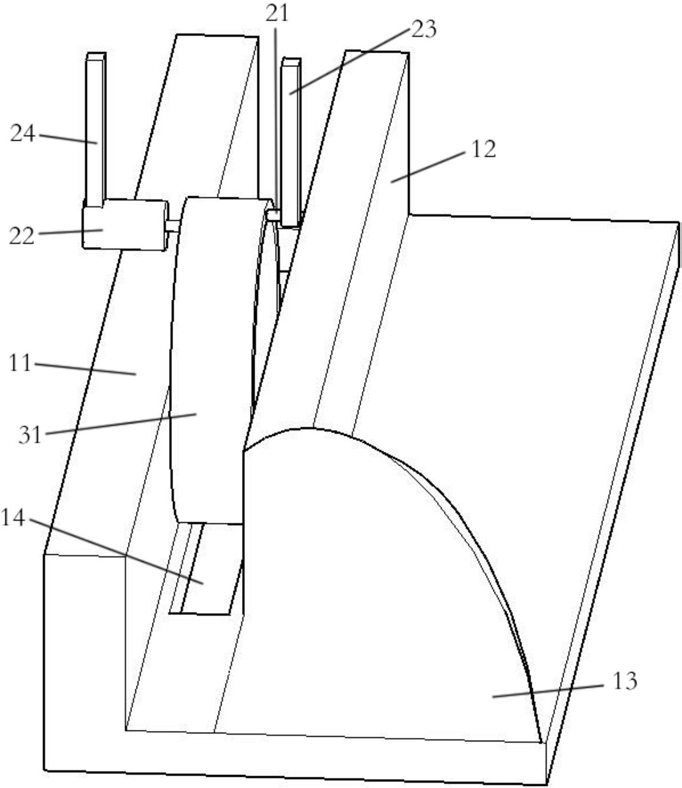

1.一种轴承套圈内壁毛刺清理装置,包括左壁(11)、右壁(12)、红外检测头(21)、激光切割头(22),其特征在于:所述左壁(11)和右壁(12)平行相对且底部相连一体设置,左壁(11)和右壁(12)之间距离与待加工的轴承套圈(31)宽度相同;所述右壁(12)前端为一从水平倾斜至垂直的斜段(13);所述左壁(11)和右壁(12)中段上方一次设置有红外检测头(21),另一次设置有激光切割头(22);所述红外检测头(21)和激光切割头(22)一起沿左壁(11)和右壁(12)之间的缝隙移动;所述红外检测头(21)在移动限度内追随遮挡物移动。

2.如权利要求1所述的轴承套圈内壁毛刺清理装置,其特征在于:所述红外检测头(21)安装在主动连杆(23)底端侧面位置,所述激光切割头(22)安装在被动连杆(24)底端侧面位置,主动连杆(23)和被动连杆(24)联动。

3.如权利要求1所述的轴承套圈内壁毛刺清理装置,其特征在于:所述左壁(11)和右壁(12)之间的缝隙底部设置有凹槽(14)。

4.如权利要求1所述的轴承套圈内壁毛刺清理装置,其特征在于:以左壁(11)和右壁(12)之间的缝隙底部为基准,所述红外检测头(21)的高度与待加工的轴承套圈(31)的内径和外径的平均值相同;所述激光切割头(22)高度大于待加工的轴承套圈(31)的内径和外径的平均值,并小于待加工的轴承套圈(31)的外径。

5.如权利要求1所述的轴承套圈内壁毛刺清理装置,其特征在于:所述红外检测头(21)的数量为一至三个。

6.如权利要求1所述的轴承套圈内壁毛刺清理装置,其特征在于:所述斜段(13)的斜面为向下弯曲的弧面。

7.如权利要求1所述的轴承套圈内壁毛刺清理装置,其特征在于:所述左壁(11)和右壁(12)前端连接轴承套圈的运送带。
