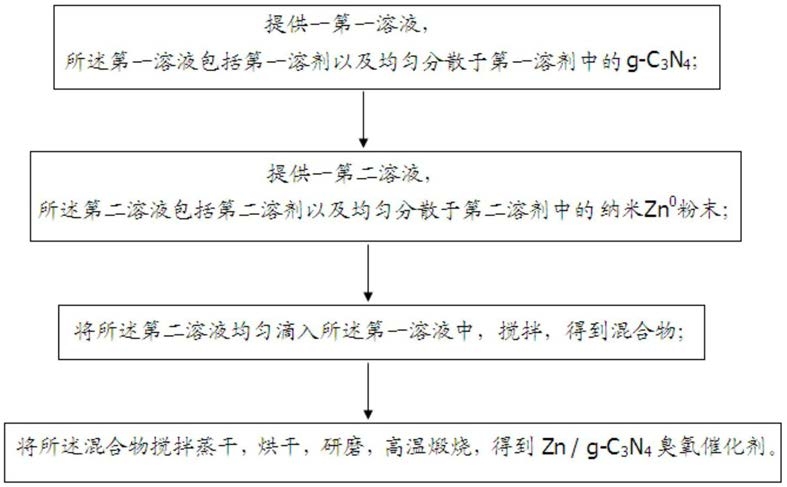

1.一种Zn/g-C3N4臭氧催化剂的制备方法,其特征在于:所述方法包括如下步骤:提供第一溶液,所述第一溶液包括第一溶剂以及均匀分散于第一溶剂中的g-C3N4;
提供第二溶液,所述第二溶液包括第二溶剂以及均匀分散于第二溶剂中的纳米Zn0粉末;
将所述第二溶液均匀滴入所述第一溶液中,超声搅拌,得到混合物;
将所述混合物搅拌蒸干,烘干,研磨,高温煅烧,得到Zn/g-C3N4臭氧催化剂。
2.根据权利要求1所述的Zn/g-C3N4臭氧催化剂的制备方法,其特征在于:所述第二溶液0
中的纳米Zn与第一溶液中的g-C3N4的质量比为0.054-0.081。
3.根据权利要求1所述的Zn/g-C3N4臭氧催化剂的制备方法,其特征在于:所述第一溶剂和第二溶剂选自乙醇、甲醇和水。
4.根据权利要求1所述的Zn/g-C3N4臭氧催化剂的制备方法,其特征在于:所述超声搅拌包括:在滴入过程中搅拌以及滴入完毕后搅拌,滴入完毕后搅拌为:在20-40℃下超声搅拌
30-60min。
5.根据权利要求1所述的Zn/g-C3N4臭氧催化剂的制备方法,其特征在于:所述搅拌蒸干包括:将所述混合物置于70-90℃的水浴中搅拌蒸干。
6.根据权利要求1所述的Zn/g-C3N4臭氧催化剂的制备方法,其特征在于:所述煅烧温度为300-400℃。
7.根据权利要求1所述的Zn/g-C3N4臭氧催化剂的制备方法,其特征在于:所述g-C3N4的制备方法包括:将三聚氰胺高温煅烧,冷却,得到淡黄色粉末状的g-C3N4,研磨。
8.根据权利要求7所述的Zn/g-C3N4臭氧催化剂的制备方法,其特征在于:所述高温煅烧包括:在升温速率为5℃/min、500-600℃下焙烧2-4h。
9.如权利要求1-8任一项所述的Zn/g-C3N4臭氧催化剂的应用,其特征在于:用于催化臭氧氧化有机污染物。
10.根据权利要求9所述的Zn/g-C3N4臭氧催化剂的应用,其特征在于:所述有机污染物包括ATZ。
