专利号: 2016112455774
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

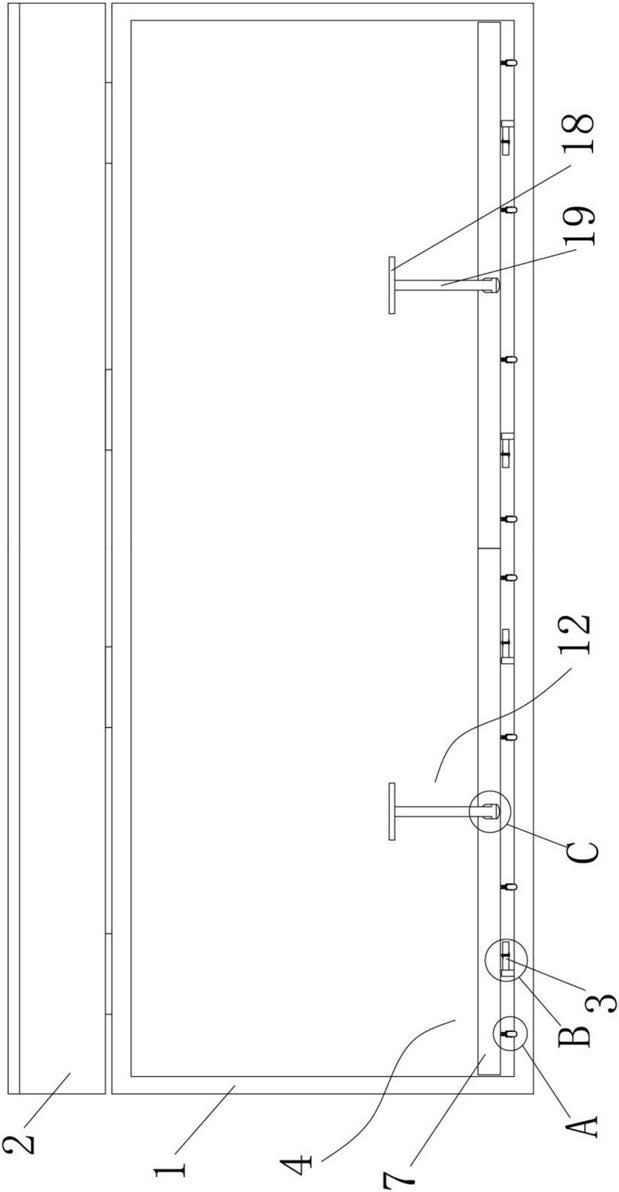

1.侧开门易装卸式物流货物仓储运输箱,其特征在于:包括箱体、侧门、定位锁紧结构及至少一个滑动运送单元,所述侧门设于所述箱体的前侧和/或后侧,所述侧门在闭合后与所述箱体的长轴方向平行,所述滑动运送单元能沿垂直于所述箱体长轴的方向滑动,且所述滑动运送单元能通过所述定位锁紧结构与所述箱体内部锁定连接;

所述滑动运送单元包括运送平台及导轮,所述导轮设于所述运送平台下部,所述导轮上部套设有缓冲压簧,能使所述导轮能沿垂直于所述运送平台的方向移动,所述箱体底部设有与所述导轮配合的导轨;

相邻的所述运送平台紧密接触;

所述定位锁紧结构包括至少一个定位块及至少一个与所述定位块一一对应并卡紧的定位钩,所述定位块对称的设于所述箱体底部,所述定位钩对称的设于所述运送平台底部,所述定位钩与所述运送平台铰接,能使所述定位钩的钩尖沿与所述运送平台下板面平行的平面内转动,所述定位钩与所述运送平台的铰接轴处套设有复位扭簧;

所述运送平台下部还设有用于在装卸所述滑动运送单元时固定所述运送平台且与所述定位钩一一对应的临时固定结构;

所述临时固定结构包括滑块、伸缩导杆、复位压簧及固定块,所述固定块与所述运送平台的底面固接,所述伸缩导杆的一端与所述固定块的前侧固接,另一端与所述滑块的后侧固接,所述复位压簧套装于所述伸缩导杆外周,所述复位压簧的前端与所述滑块的后端面抵接,后端与所述固定块的前端面抵接,所述滑块的前端面为弧形。

2.如权利要求1所述的侧开门易装卸式物流货物仓储运输箱,其特征在于:所述侧门的上边缘与所述箱体的顶部铰接,所述侧门的上部设有至少一个“L”形的拉杆,所述拉杆的下端与所述侧门固接,所述箱体的顶部设有启闭电机,所述启闭电机通过滑轮机构与所述拉杆的上端连接。

3.如权利要求2所述的侧开门易装卸式物流货物仓储运输箱,其特征在于:所述启闭电机的外部可拆卸的设有防护壳。

4.如权利要求1所述的侧开门易装卸式物流货物仓储运输箱,其特征在于:所述滑动运送单元还包括能隐藏于所述运送平台下部的把手结构。

5.如权利要求4所述的侧开门易装卸式物流货物仓储运输箱,其特征在于:所述把手结构包括把手、连接杆、设于所述连接杆上的插槽及设于所述运送平台下板面且与所述插槽匹配的插接块,所述连接杆的首端设置把手,末端与所述运送平台为可拆卸式连接,所述插槽的长轴与所述连接杆的长轴平行。
