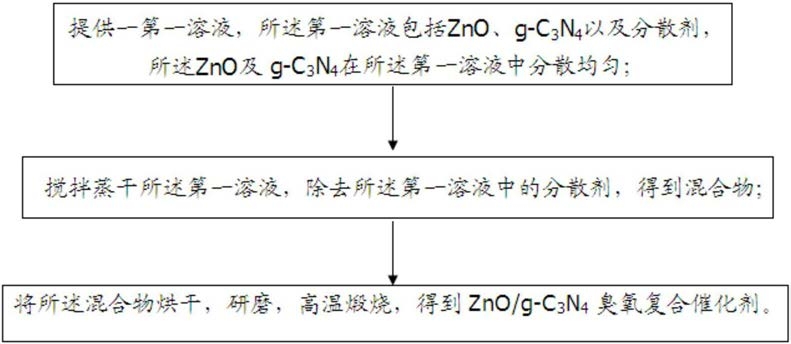

1.一种ZnO/g-C3N4臭氧复合催化剂的制备方法,其特征在于:所述方法包括如下步骤:提供一第一溶液,所述第一溶液包括ZnO、g-C3N4以及分散剂,所述ZnO及g-C3N4在所述第一溶液中分散均匀;
搅拌蒸干所述第一溶液,除去所述第一溶液中的分散剂,得到混合物;
将所述混合物烘干,研磨,高温煅烧,得到ZnO/g-C3N4臭氧复合催化剂。
2.根据权利要求1所述的ZnO/g-C3N4臭氧复合催化剂的制备方法,其特征在于:所述第一溶液的配制包括:将g-C3N4粉末置于分散剂中,在20-35℃温度下及250-300r/min的转速条件下进行超声搅拌30-60min,得到第一反应物;在所述第一反应物中加入ZnO,在20-35℃温度下及250-300r/min的转速条件下进行超声搅拌30-60min,得到第一溶液。
3.根据权利要求1或2所述的ZnO/g-C3N4臭氧复合催化剂的制备方法,其特征在于:所述第一溶液中ZnO与g-C3N4的质量比为1:10-1:8。
4.根据权利要求1或2所述的ZnO/g-C3N4臭氧复合催化剂的制备方法,其特征在于:所述分散剂选自乙醇、甲醇和水。
5.根据权利要求1所述的ZnO/g-C3N4臭氧复合催化剂的制备方法,其特征在于:所述搅拌蒸干的温度为70-90℃,所述搅拌蒸干的转速为300-350r/min。
6.根据权利要求1所述的ZnO/g-C3N4臭氧复合催化剂的制备方法,其特征在于:所述煅烧温度为600-650℃。
7.根据权利要求1所述的ZnO/g-C3N4臭氧复合催化剂的制备方法,其特征在于:所述g-C3N4的制备方法包括:将三聚氰胺高温煅烧,冷却,得到淡黄色粉末状的g-C3N4,研磨。
8.根据权利要求7所述的ZnO/g-C3N4臭氧复合催化剂的制备方法,其特征在于:所述高温煅烧包括:在升温速率为5℃/min、500-600℃下焙烧2-4h。
9.如权利要求1-8任一项所述的ZnO/g-C3N4臭氧复合催化剂的应用,其特征在于:用于催化臭氧氧化有机污染物。
10.根据权利要求9所述的ZnO/g-C3N4臭氧复合催化剂的应用,其特征在于:所述有机污染物包括ATZ。
