1.菱镁矿基脱硫剂高温电解原位脱硫方法，其特征在于，按以下步骤完成：a.采用的铁水原料为高炉生铁，选用硫化亚铁调节铁水中硫含量；称取定量初始硫含量为3％的生铁，放入电热鼓风干燥箱中恒温干燥后待用；

b.制备菱镁矿基脱硫剂：

将MgF2、CaF2、NaF和MgO各组分分别研磨，放入电热鼓风干燥箱中恒温干燥后待用；按质量百分比计，取MgF2：63％、CaF2：12％、NaF：18％、MgO：7％配制菱镁矿基脱硫剂；

c.将配制好的菱镁矿基脱硫剂与生铁混合，生铁与菱镁矿基脱硫剂按重量份配比为

10：8，得到混合物料；

d.开启高温电阻炉，设定参数：升温速率≤5℃/min，终点温度为1400℃，升温时间为

2.0-2.5h；

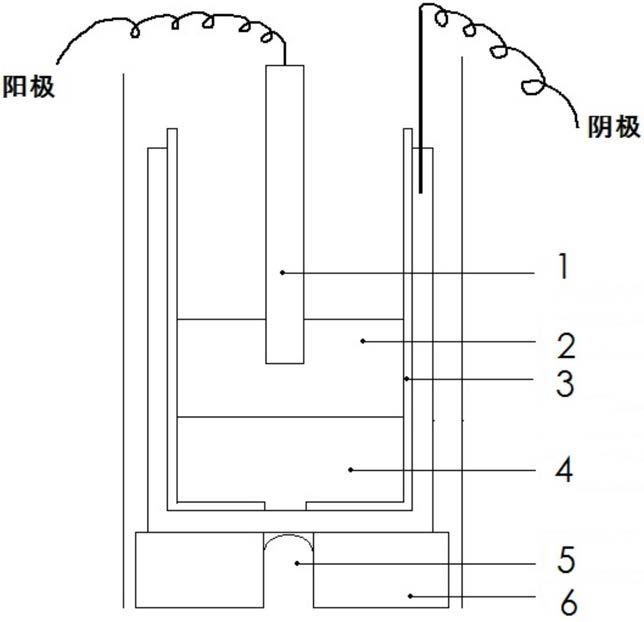

e.将步骤c所配制的混合物料放入刚玉-石墨坩埚中，再将刚玉-石墨坩埚放入高温电阻炉中，混合物料完全融化，安置电解装置预热，通电电解，对铁水进行脱硫；

f.用正交实验法进行实验，各试样进行硫含量分析，计算脱硫效率；

g.综合分析得结论，菱镁矿基脱硫剂高温电解原位脱硫反应最佳的反应条件，即选用初始硫含量为3％的生铁，在温度为1400℃，电流为1A，电流密度为0.1A/cm2时，新型菱镁矿基脱硫剂电解脱硫速率为47.6％/min，此时对应的脱硫效率为62.6％，镁利用率为42.0％。
