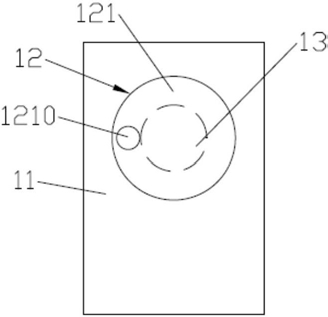

1.一种电容芯子卷绕装置的导杆定位装置，包括一对前后对称设置的导杆安装支座(11)和一对导杆定位单元(12)；一对导杆定位单元(12)分别对称枢接在一对导杆安装支座(11)上；其特征在于：导杆定位单元(12)包括导杆旋转座(121)和长方体状的导杆定位座(122)；导杆旋转座(121)枢接在导杆安装支座(11)上并且一对导杆旋转座(121)相对的端面上分别固定有导杆定位座(122)；导杆定位座(121)上设置有导杆定位机构；导杆安装支座(11)上设置有导杆定位座限位装置；其中一个导杆定位座(121)的外侧壁的非中心处固定有旋转手柄(1210)。

2.根据权利要求1所述的一种电容芯子卷绕装置的导杆定位装置，其特征在于：导杆定位座限位装置包括限位控制螺栓(112)、限位控制蜗杆(1120)、限位控制蜗轮(1130)、一对控制齿轮(1131)和一对滑行控制块(1142)；导杆安装支座(11)的下部内部成型有侧卧的“工”字型的控制槽(110)；控制槽(110)包括水平的横向控制槽和横向控制槽两端的一对竖直控制槽；控制槽(110)的横向控制槽中部底部成型有方形的主控制槽(1100)；控制槽(110)的横向控制槽的两侧固定有旋转支撑座(1101)；一对导杆安装支座(11)相对的端面上开设有一对左右对称的竖直的方形的控制块滑行槽(111)；一对控制块滑行槽(111)与控制槽(110)的一对竖直控制槽的上部连通；

限位控制螺栓(112)枢接在主控制槽(1100)的前后侧壁之间；限位控制螺栓(112)上固定有限位控制蜗杆(1120)；控制槽(110)的横向控制槽内水平设置有中心主轴(113)并且中心主轴(113)枢接在两侧的旋转支撑座(1101)之间；中心主轴(113)的中心处固定有限位控制蜗轮(1130)、两端固定有一对控制齿轮(1131)；一对滑行控制块(1142)竖直滑行在导杆安装支座(11)的端面上；滑行控制块(1142)朝向导杆安装支座(11)一侧的端面上固定有方形的滑行连接块(1141)；滑行连接块(1141)远离滑行控制块(1142)的端面上固定有方形的滑行导轨板(114)；滑行导轨板(114)与滑行连接块(1141)相同的端面上成型有齿条；滑行连接块(1141)滑行设置在控制块滑行槽(111)内；滑行导轨板(114)的齿条与控制齿轮(1131)啮合；

滑行控制块(1142)由相互垂直的两块支撑板固定而成；一对滑行控制块(1142)左右对称设置并且开口相对。

3.根据权利要求1所述的一种电容芯子卷绕装置的导杆定位装置，其特征在于：导杆定位座(122)的上端面设置有定位调节块(1220)和定位调节螺栓(1221)；一对导杆定位座(122)相对的端面上铰接有一对左右对称设置的定位板(1225)；一对定位板(1225)的铰接轴位于重合；导杆定位座(122)的上端面开设有倒置的“凵”字型的导杆定位滑行槽(12230)；一对导杆定位座(122)相对的端面上开设有一对左右对称的长孔状的导杆定位竖直滑行槽(1223)；导杆定位竖直滑行槽(1223)与导杆定位滑行槽(12230)连通；定位调节块(1220)呈倒置的“凵”字型并且定位调节块(1220)插设在导杆定位滑行槽(12230)内；定位调节螺栓(1221)竖直枢接在导杆定位座(122)的上端面上并且定位调节块(1220)与定位调节螺栓(1221)螺接；一对定位调节块(1220)相对的端面上固定有一对左右对称的调节柱(1224)；一对调节柱(1224)分别竖直滑行在导杆定位竖直滑行槽(1223)内；定位板(1225)朝向导杆定位座(122)的端面上成型有长孔状的限位导向孔；一对调节柱(1224)分别插设在一对定位板(1225)的限位导向孔中；定位板(1225)上开设有若干个完全定位孔(12250)；

其中之一的定位板(125)的完全定位孔(12250)中插设有扎带(1222)、另一定位板(125)的完全定位孔(12250)的出口端设置有扎带止口(12251)。

4.根据权利要求2所述的一种电容芯子卷绕装置的导杆定位装置，其特征在于：限位控制螺栓(112)为内六角螺栓。

5.根据权利要求3所述的一种电容芯子卷绕装置的导杆定位装置，其特征在于：一对定位板(1225)上端的工作面上设置有阻尼材料。

6.根据权利要求3所述的一种电容芯子卷绕装置的导杆定位装置，其特征在于：定位板(1225)上的完全定位孔(12250)至少为三个。
