专利号: 2016112542861
申请人: 浙江农林大学
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

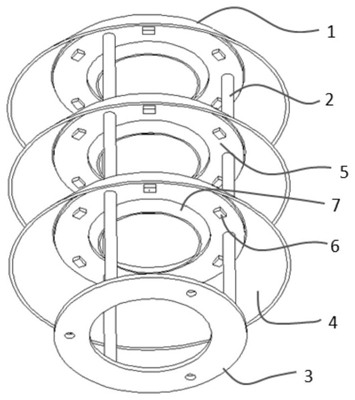

1.多层360度LED照明系统,其特征在于,该系统包括多层环形照明单元,支撑杆和底座,多层所述环形照明单元从上到下依次垂直设置,所述支撑杆将多层所述环形照明单元连接并固定,所述底座设置在末端并与所述支撑杆的端部固接,所述支撑杆为中空结构,所述中空结构内部设置电源线和信号线以实现每层环形照明单元的供电和控制。

2.根据权利要求1所述的360度LED照明系统,其特征在于,位于第一层的所述环形照明单元的直径大于第二层所述环形照明单元,第二层所述环形照明单元的直径大于第三层所述环形照明单元的直径,即位于上面环形照明单元的直径大于相邻下面环形照明单元的直径。

3.根据权利要求1所述的LED照明系统,其特征在于,所述环形照明单元包括圆台形反射罩、倒锥形反射面、圆环形底板、环形LED电路板和LED芯片;所述圆环形底板的外边沿与所述圆台形反射罩的上端内侧固接,所述圆环形底板的内边沿与所述倒锥形的上端外侧固接,所述环形LED电路板设置在所述圆环形底板上,所述圆环形底板上设有若干所述LED芯片,所述圆台形反射罩的内表面为镜面或高反射率的漫射面,所述圆台形反射罩的外表面为高反射的漫射面,所述倒锥形反射面的外表面为镜面或高反射率的漫射面,所述倒锥形反射面的内表面为高反射的漫射面。

4.根据权利要求2所述的LED照明系统,其特征在于,所述环形照明单元包括圆台形反射罩,圆环形底板、环形LED电路板和LED芯片;所述圆环形底板固接于所述圆台形反射罩的上端的内侧,所述环形LED电路板设置在所述圆环形底板上,所述圆环形底板上设有若干所述LED芯片,所述圆台形反射罩的内表面为镜面或高反射率的漫射面,所述圆台形反射罩的外表面为高反射的漫射面。

5.根据权利要求3或4所述的LED照明系统,其特征在于,所述LED芯片为单个LED发光区或RGB多个LED发光区。

6.根据权利要求3所述的LED照明系统,其特征在于,所述圆台形反射罩与与圆环形底板之间夹角为a,a的取值范围100°

7.根据权利要求4所述的LED照明系统,其特征在于,所述圆台形反射罩与圆环形底板之间夹角为a,a的取值范围100°

8.根据权利要求1所述的LED照明系统,其特征在于,所述环形照明单元包括圆台形反射罩,柱型反射面,环形透明漫射面,圆环形底板和环形LED电路板,所述圆环形底板的外边沿与所述圆台形反射罩的上端固接,所述圆环形底板的内边沿与所述柱型反射面上端固接,所述环形透明漫射面的外边沿与所述圆台形反射罩下端边沿固接,所述环形透明漫射面的内边沿与所述柱型反射面的下端固接,所述环形LED电路板设置在所述圆环形底板上,所述圆环形底板上设有若干所述LED芯片,每颗LED芯片可以为单个LED发光区或RGB多个LED发光区。

9.根据权利要求8所述的LED照明系统,其特征在于,所述圆台形反射罩与圆环形底板之间夹角为c,c的取值范围100°
