1.一种纳米贝氏体弹簧钢，其特征在于：所述纳米贝氏体弹簧钢的化学成分按重量百分比为：C 0.62～0.67、Si 1.6～2.0、Mn 0.8～1.1、Cr 0.8～1.1、Ni 0.5～0.8、Al 0.8～

1.2、W 0.7～1.0、P≤0.02、S≤0.02，其余为Fe和不可避免的杂质；其金相组织为纳米贝氏体，抗拉强度不小于1700MPa，屈服强度不小于1200MPa，延伸率不小于10％，U形缺口冲击功不小于49J；

所述纳米贝氏体弹簧钢的制备方法包括以下步骤：步骤1：

按照所述纳米贝氏体弹簧钢化学成分的重量百分比的设计要求，计算投料比例、熔炼、并浇注成钢锭；

步骤2：

将所述钢锭退火、热轧，热轧后空冷至室温，得热轧板坯；

步骤3热处理：

将所述热轧板坯加热至860～890℃、保温40～60min，然后迅速放入240～300℃的盐浴炉中等温1.5～5h，再出炉空冷至室温。

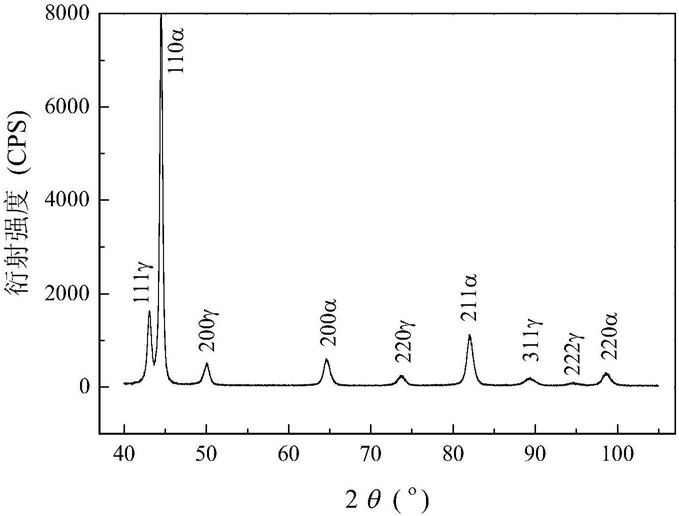

2.权利要求1所述的纳米贝氏体弹簧钢的制备方法，其特征在于：所述制备方法包括以下步骤：步骤1炼钢：

按照所述纳米贝氏体弹簧钢化学成分的重量百分比：C 0.62～0.67、Si 1.6～2.0、Mn

0.8～1.1、Cr 0.8～1.1、Ni 0.5～0.8、Al 0.8～1.2、W 0.7～1.0、P≤0.02、S≤0.02、其余为Fe和不可避免的杂质的设计要求，计算投料比例、熔炼、并浇注成钢锭；

步骤2退火、热轧：

将所述钢锭退火、热轧，热轧后空冷至室温，得热轧板坯；

步骤3热处理：

将所述热轧板坯加热至860～890℃、保温40～60min，然后迅速放入240～300℃的盐浴炉中等温1.5～5h，再出炉空冷至室温。
