专利号: 2016112552774
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

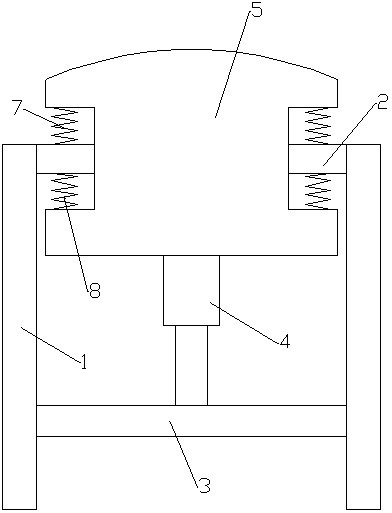

1.一种汽车撞击缓冲系统,包括主梁(1),设置在主梁(1)前端的横梁(2),其特征在于:

所述的主梁(1)后端设置有限位阻隔梁(3),限位阻隔梁(3)内侧安装有水平粘滞阻尼器(4),水平粘滞阻尼器(4)的前端设置有撞击缓冲装置;所述的撞击缓冲装置包括防撞块(5),在防撞块(5)内部开设有活动槽(6),横梁(2)活动安装在活动槽(6)内,在活动槽(6)和横梁(2)之间设置有内部前端缓冲弹簧(9)和内部后端缓冲弹簧(10),所述的防撞块(5)为工字形块状结构,活动槽(6)开设在防撞块(5)的中部位置,在防撞块(5)中部位置与横梁(2)之间分别安装有外部前端缓冲弹簧(7)和外部后端缓冲弹簧(8);所述的主梁(1)和横梁(2)连接形成N字形结构,横梁(2)的长度和宽度与限位阻隔梁(3)的长度和宽度相等,主梁(1)、横梁(2)和限位阻隔梁(3)均采用方钢支撑的正方形空心管状结构;所述的水平粘滞阻尼器(4)固定安装在防撞块(5)后部的中心位置,所述的防撞块(5)上至少可设有一个活动槽(6),活动槽(6)的高度不小于横梁(2)的高度,活动槽(6)的宽度是横梁(2)宽度的四倍;

所述的内部前端缓冲弹簧(9)和内部后端缓冲弹簧(10)均为四个,四个内部前端缓冲弹簧(9)和四个内部后端缓冲弹簧(10)均等对称分布在横梁(2)前后两侧的活动槽(6)内部;所述的外部前端缓冲弹簧(7)和外部后端缓冲弹簧(8)均为两个,两个外部前端缓冲弹簧(7)和两个外部后端缓冲弹簧(8)均等对称分布在横梁(2)两侧与工字形结构的防撞块(5)中段位置之间;所述的防撞块(5)的前端为弧形结构。

2.一种如权利要求1所述的汽车撞击缓冲系统的撞击缓冲方法,其特征在于,其缓冲方法如下:利用防撞块(5)阻挡撞击力,在防撞块(5)受到撞击后,利用外部前端缓冲弹簧(7)、外部后端缓冲弹簧(8)、内部前端缓冲弹簧(9)和内部后端缓冲弹簧(10)实现对撞击的缓冲,同时利用水平粘滞阻尼器(4)和限位阻隔梁(3)实现限位和进一步缓冲,在主梁(1)和横梁(2)的固定作用下,实现撞击缓冲并消减。
