专利号: 2016112566156
申请人: 福州山路体育设施有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 运动;游戏;娱乐活动
更新日期:2023-09-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

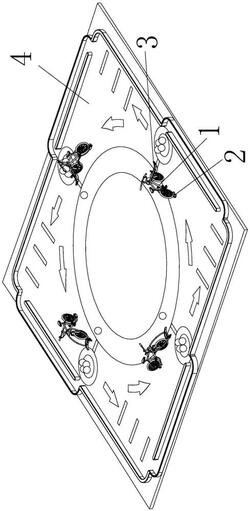

1.一种自行车球类游戏装置,其特征在于:该装置包括自行车、设置于自行车后端且与自行车后轮配合传动的用来降低自行车骑行速度的减速装置、设置于自行车前端的控球装置以及游戏场地;所述控球装置包括机架、设置于机架下端的抱球射球装置以及与抱球射球装置相连接的用于控制抱球射球装置抱球或射球的控制装置,所述机架上端设有用于与自行车车架前端可拆卸连接的连接接口,所述控制装置可拆卸地连接于自行车把手上;所述游戏场地包括底板、设置于底板四周的围挡以及一个以上设置于底板上的进球单元,每个进球单元包括进球口、出球口、连接于进球口和出球口之间的出球通道以及一条以上由近及远地设置于进球口外侧的进球得分线;

所述抱球射球装置包括固设于机架下端的抱球射球本体以及对称分设于抱球射球本体左右两端的控球板,所述抱球射球本体左右两端设有两根转轴,每个控球板的中部分别转动连接于对应侧的转轴上且能在水平方向进行张合,所述抱球射球装置还包括固设于转轴上且连接于抱球射球本体和控球板之间的用于使控球板由抱球状态转向张开状态将球射出的射球扭簧;

所述控制装置包括连接于抱球射球装置和控制装置之间的控制线组件、可拆卸地固设于自行车把手上的控球装置本体、活动套设于自行车把手上的用于收紧控制线组件使得抱球射球装置处于抱球状态的收卷组件以及设置于控球装置本体和收卷组件之间的用于使收卷组件处于收紧或松开状态从而使抱球射球装置进行抱球或射球的射球开关组件;

所述控球装置本体为可拆卸地固设于自行车把手上的固定壳,所述收卷组件包括活动套设于自行车把手上且部分位于固定壳内的转动把手、以及两个同轴固设于转动把手上且位于固定壳内的转轮;

所述射球开关组件包括设置于任一转轮的一侧面上的勾脱斜面、转动竖设于固定壳上的扳机轴、固设于扳机轴中部的用于与勾脱斜面相配合的限位块、固设于扳机轴上端的射球扳机。

2.根据权利要求1所述的自行车球类游戏装置,其特征在于:所述收卷组件还包括连接于固定壳和转动把手之间的用于带动转动把手转动后复位的复位扭簧,所述控制线组件包括两条两端分别固设于固定壳和抱球射球本体上的套管以及两条分别活动套设于两条套管内的控制线,每条控制线的两端分别与对应侧的转轮和控球板相连接。

3.根据权利要求1所述的自行车球类游戏装置,其特征在于:所述射球开关组件还包括设置于固定壳和扳机轴之间的用于带动扳机轴转动后回位的扳机扭簧,所述勾脱斜面为沿转轮轴线方向螺旋延伸的斜面,所述勾脱斜面的最高面和转轮侧面之间形成一个用于与限位块相配合的台阶。

4.根据权利要求1所述的自行车球类游戏装置,其特征在于:所述减速装置为单轮单滚筒减速装置,所述单轮单滚筒减速装置包括底座、一个转动连接于底座上的用于带动单轮单滚筒减速装置移动的轮子以及一个转动连接于底座上的用于放置自行车后轮的滚筒,所述单轮单滚筒减速装置还包括连接于滚筒和轮子之间的减速传动装置以及连接于底座和自行车车架之间的连接杆,所述连接杆的下端固定连接于底座前端上且上端可拆卸地固设于自行车车架上。

5.根据权利要求4所述的自行车球类游戏装置,其特征在于:所述自行车车架上设有安装孔,所述安装孔内同轴设有环形卡槽,所述安装孔内还设有由环形卡槽延伸至安装孔孔口且与安装孔的轴线相平行的拆装槽,所述连接杆上端设有与安装孔相匹配的连接轴,所述连接轴上设有轴线与连接轴轴线相垂直的固定销,所述固定销的直径与拆装槽和环形卡槽的宽度相匹配且固定销的高度与拆装槽和环形卡槽的深度相匹配,所述固定销通过拆装槽进入环形卡槽后旋转离开拆装槽槽口卡接于环形卡槽中。

6.根据权利要求4所述的自行车球类游戏装置,其特征在于:所述减速传动装置包括转动连接于底座上且与滚筒同轴固设的小齿轮、转动连接于底座上且与小齿轮相啮合传动的大齿轮、转动连接于底座上且与大齿轮同轴固设的小链轮、转动连接于底座上且与轮子同轴固设的大链轮以及连接于小链轮和大链轮之间的链条。

7.根据权利要求1‑6中任一项所述的自行车球类游戏装置,其特征在于:所述底板中部设有聚球洼地一,每个出球口的前方均设有一个聚球洼地二。

8.根据权利要求1‑6中任一项所述的自行车球类游戏装置,其特征在于:所述游戏场地还包括设置于各个进球口、各个进球得分线旁侧和围挡内侧壁上的传感器、分别与各个传感器相连接的智能控制装置以及与智能控制装置相连接的显示屏。
