专利号: 2016112568310
申请人: 青岛理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种膨胀机制冷低温冷却纳米粒子射流微量润滑供给系统,其特征在于,包括膨胀机,其用于将通入其内的压缩气体进行近似等熵膨胀降温后形成低温冷气;

纳米流体微量润滑供给系统,其包括泵体、凸轮轴和活塞,活塞安装在泵体内,所述凸轮轴与电磁调速电动机相连,电磁调速电动机用于驱动凸轮轴旋转进而驱动泵体和活塞两者周期性相对运动,进而将纳米流体按照一定脉冲频率输送至输油管内;

外混合喷嘴,其包括喷嘴气体进入管和喷嘴喷针,输油管伸入至喷嘴气体进入管内,输油管与喷嘴气体进入管之间设置有保温管,保温管和喷嘴气体进入管之间通入膨胀机产生的低温冷气;喷嘴喷针一端连通输油管,喷嘴喷针另一端向外延伸至外混合喷嘴的外部;输油管内的纳米流体从喷嘴喷针喷出,进而与喷出所述外混合喷嘴外的低温冷气混合后雾化;

所述膨胀机包括膨胀机壳体,膨胀机壳体内设置有膨胀机叶轮,膨胀机叶轮开有毂键槽,毂键槽内设置有键,键与膨胀机主轴连接;

进一步地,所述膨胀机叶轮为半开式径-轴流式叶轮;

所述喷嘴喷针的中间设置有台阶;

进一步地,喷嘴锥形管渐缩角度γ1满足3°≤γ1≤15°。

2.如权利要求1所述的一种膨胀机制冷低温冷却纳米粒子射流微量润滑供给系统,其特征在于,该系统还包括气体分配控制阀,气体分配控制阀通过保温管路连通膨胀机和外混合喷嘴,低温气体通过气体分配控制阀流量调节后输送到外混合喷嘴,所述气体分配控制阀用于通过改变气体流通面积来控制低温冷气的气体流量;

进一步地,所述气体分配控制阀,包括GDCV壳体,其设置2个或4个出气口,同时对应2个或4个控气阀;控气阀和GDCV壳体之间设有O型密封圈;

进一步地,所述GDCV壳体上设置有壳体进气口,壳体进气口主流道为圆形通道,气体分流道沿中心等分均匀圆形布置,使进入的气体均匀的进入到各流道,控气阀分布在GDCV壳体的左右两个面上。

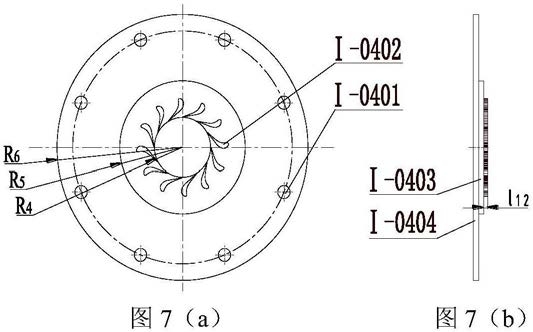

3.如权利要求1所述的一种膨胀机制冷低温冷却纳米粒子射流微量润滑供给系统,其特征在于,所述膨胀机壳体上固定连接有膨胀机喷嘴,膨胀机喷嘴与膨胀机叶轮之间还设置有非接触式密封的迷宫密封组合,用于密封低温气体的泄露。

4.如权利要求3所述的一种膨胀机制冷低温冷却纳米粒子射流微量润滑供给系统,其特征在于,所述迷宫密封组合包括迷宫密封转子和若干迷宫密封齿片,迷宫密封转子设置为阶梯型且与膨胀机主轴过盈连接;迷宫密封齿片分别镶嵌在迷宫密封的上盖和下盖上,迷宫密封齿片与迷宫密封转子有一定的间隙;迷宫密封的上盖和下盖固定连接,且均与膨胀机壳体过渡配合连接。

5.如权利要求1所述的一种膨胀机制冷低温冷却纳米粒子射流微量润滑供给系统,其特征在于,所述膨胀机主轴两端连接有深沟球轴承,膨胀机主轴两侧还对称设置有螺旋迷宫密封组合;所述螺旋迷宫密封组合包括螺旋迷宫密封定子和螺旋迷宫密封转子,螺旋迷宫密封转子一端与膨胀机主轴相连,另一端与螺旋迷宫密封定子形成甩油腔,甩油腔下方设置有甩油腔出口。

6.如权利要求5所述的一种膨胀机制冷低温冷却纳米粒子射流微量润滑供给系统,其特征在于,所述膨胀机壳体上设置有壳体进油口、轴承流道、第一壳体出油口流道和第二壳体出油口流道,润滑油依次经壳体进油口和轴承流道输送至深沟球轴承来对其进行润滑和降温;流入深沟球轴承的润滑油中的一部分从第一壳体出油口流道流出,剩余部分进入螺旋迷宫密封组合的甩油腔,最后依次经甩油腔出口和第二壳体出油口流道流出。

7.如权利要求5所述的一种膨胀机制冷低温冷却纳米粒子射流微量润滑供给系统,其特征在于,螺旋迷宫密封定子与螺旋迷宫密封转子螺旋方向相反,螺旋迷宫密封定子的旋向与进油的方向相同。

8.如权利要求1所述的一种膨胀机制冷低温冷却纳米粒子射流微量润滑供给系统,其特征在于,所述泵体固定连接有出油口,出油口设置弹簧槽,弹簧槽内固定有单向阀弹簧,单向阀弹簧连接单向阀堵头;当活塞每进行一次回程,由于单向阀弹簧的弹力,单向阀堵头堵住供油腔,防止油的回流;

进一步地,泵体内设置泄气孔,泄气孔提供吸气、泄气通道,防止活塞冲程时不排气,活塞腔内气体被压缩,泵体被已压缩气体充斥而整体脱离;

进一步地,根据不同需油量,在弹簧槽的周边等分均匀的设置多个出油口流道。
