专利号: 2016112568857
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

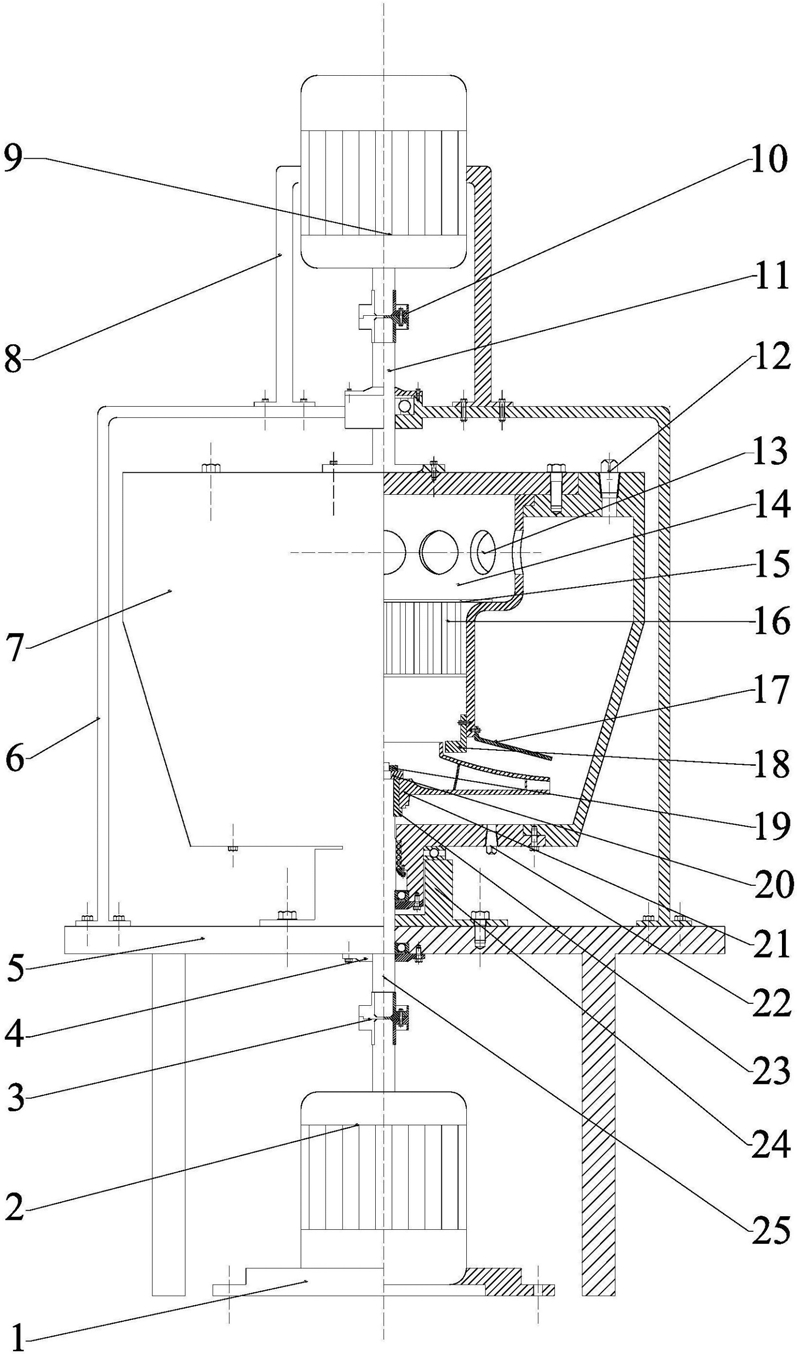

1.一种离心泵叶轮复合式旋转抛光装置,其特征在于:包括底座、框架、筒体、叶轮、传动轴、稳流器、储水槽、孔板、底部驱动装置和顶部驱动装置,所述底座上安装所述底部驱动装置,所述底部驱动装置的输出轴与所述传动轴连接,所述筒体位于工作台上,所述筒体内安装叶轮,所述传动轴穿过工作台并伸入筒体内,所述传动轴的上端与叶轮连接,所述叶轮的上部敞口与稳流器的下部出口连通;所述叶轮位于筒体内腔的下侧,所述叶轮口环处间隙为3mm~5mm;所述筒体内腔的上侧设置储水槽,所述储水槽的一圈开有进水孔,所述储水槽的下方出水口与孔板连接,所述孔板与所述稳流器的上部入口相接,所述筒体的上端开有注水孔,所述筒体的下端开有出水孔,所述筒体的上端与所述顶部驱动装置的输出轴联动,所述工作台上安装框架,所述框架上安装所述顶部驱动装置。

2.如权利要求1所述的离心泵叶轮复合式旋转抛光装置,其特征在于:所述传动轴包括底部传动轴和顶部传动轴,所述底部传动轴与筒体之间由填料进行密封,所述底部传动轴的上端与叶轮通过叶轮轴套和叶轮螺母固连;所述叶轮轴套与底部传动轴通过螺纹连接,螺纹旋向与所述叶轮旋转方向一致,所述叶轮轴套上开有键槽以固连所述叶轮。

3.如权利要求1或2所述的离心泵叶轮复合式旋转抛光装置,其特征在于:所述口环通过螺钉固连在稳流器出口处与叶轮相配合,所述口环的内径尺寸为多个;挡板通过螺钉固连在稳流器出口外侧,并成一定角度向下倾斜,挡板与叶轮前盖板之间形成过流通道。

4.如权利要求1或2所述的离心泵叶轮复合式旋转抛光装置,其特征在于:所述叶轮的上部敞口空套在稳流器的下部出口的内腔。

5.如权利要求2所述的离心泵叶轮复合式旋转抛光装置,其特征在于:所述底部驱动装置的输出轴通过联轴器与所述底部传动轴连接,所述顶部驱动装置的输出轴通过联轴器与所述顶部传动轴连接。

6.如权利要求1或2所述的离心泵叶轮复合式旋转抛光装置,其特征在于:所述底部驱动装置和顶部驱动装置均为变频电机。

7.如权利要求1或2所述的离心泵叶轮复合式旋转抛光装置,其特征在于:所述顶部驱动装置安装在电机支架上,所述电机支架安装在所述框架上。

8.如权利要求1或2所述的离心泵叶轮复合式旋转抛光装置,其特征在于:所述筒体安装在筒体底座上,所述筒体底座安装在工作台上。
