专利号: 2016112570221
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

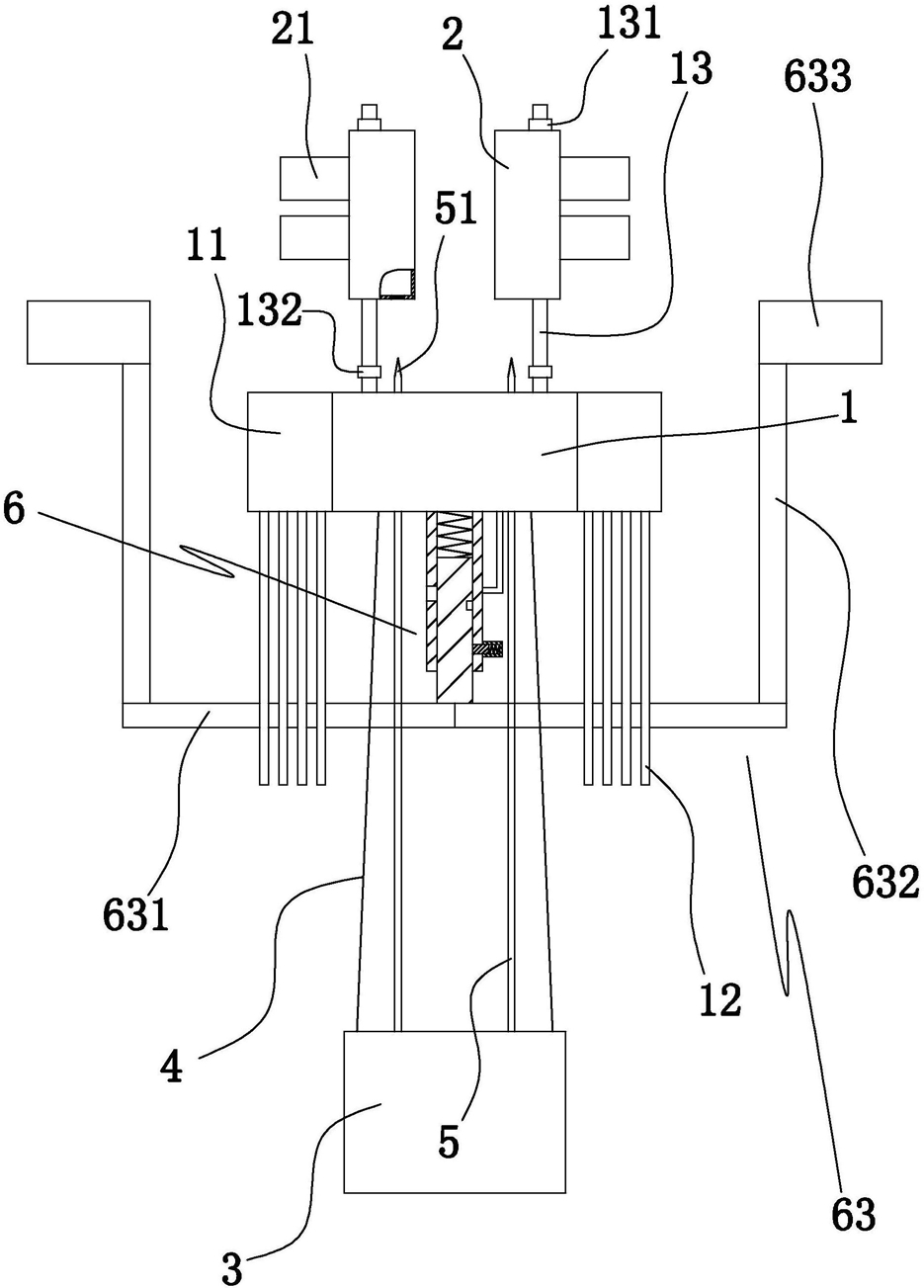

1.一种钢筋混凝土增殖礁,其特征是,包括主浮箱、设置在主浮箱上方的若干散浮箱及处在主浮箱下方的配重基座,配重基座通过若干拉索与主浮箱连接,配重基座上设有若干与主浮箱滑动配合的竖导杆,主浮箱上设有若干大混凝土礁基,散浮箱上设有若干小混凝土礁基,大混凝土礁基上设有若干钢筋,主浮箱下方设有触发机构,触发机构包括竖直布置且上、下两端均开口的阀座管及上端伸入阀座管内的阀芯杆,阀芯杆与阀座管滑动密封配合,阀芯杆滑动方向竖直,阀芯杆下端伸出阀座管外,阀芯杆下端设有若干波动结构,波动结构包括与阀芯杆下端连接的横连杆、设置在横连杆上的竖连杆及设置在竖连杆上的波动板,阀座管上设有外进水口及内进水口,内进水口通过气管连通至主浮箱内,外进水口与内进水口被阀芯杆阻断,阀座管内设有保气弹簧,保气弹簧竖直布置,保气弹簧上端连接主浮箱底部,保气弹簧下端连接阀芯杆;

所述阀芯杆上设有定位槽,阀座管上设有限位孔、水平布置的限位管及用于伸入定位槽内的限位销,限位管一端与限位孔连通,限位管另一端为封闭端,限位管内设有限位弹簧,限位弹簧一端连接限位销的一端,限位弹簧另一端连接限位管的封闭端,限位销另一端伸入限位孔内且接触阀芯杆,当限位销与定位槽处在同一高度时:外进水口与阀座管内连通,内进水口与阀座管内连通;

所述主浮箱上设有若干与散浮箱一一对应的小导杆,在互相对应的散浮箱与小导杆中,散浮箱与小导杆滑动配合,小导杆上设有限位块,限位块接触散浮箱顶部;

所述竖导杆与散浮箱一一对应,在互相对应的竖导杆与散浮箱中,散浮箱底部设有气口,气口上设有封住气口的封口膜,竖导杆顶部设有用于刺破封口膜的刺杆。

2.根据权利要求1所述的钢筋混凝土增殖礁,其特征是,所述主浮箱呈圆柱状,主浮箱底面水平布置,各大混凝土礁基均与主浮箱侧壁连接,设于大混凝土礁基上的钢筋均竖直布置,钢筋下端所处位置低于横连杆最低点。

3.根据权利要求2所述的钢筋混凝土增殖礁,其特征是,各波动结构沿主浮箱周向均匀分布,各大混凝土礁基沿主浮箱周向均匀分布,任一波动板竖直投影处在主浮箱竖直投影范围之外,任一波动板竖直投影均处在任一大混凝土礁基竖直投影范围之外,波动板水平布置,波动板最低点高于主浮箱最高点,在一个波动结构中,竖连杆下端连接横连杆,竖连杆上端连接波动板。

4.根据权利要求1或2所述的钢筋混凝土增殖礁,其特征是,所述小导杆竖直布置,散浮箱的滑动方向竖直。

5.根据权利要求1或2所述的钢筋混凝土增殖礁,其特征是,所述封口膜水平布置,刺杆竖直投影落在封口膜竖直投影范围之内。

6.根据权利要求1所述的钢筋混凝土增殖礁,其特征是,所述小导杆上设有支撑块,支撑块与主浮箱顶部之间具有防压间隙,在互相对应的散浮箱与小导杆中,支撑块处在散浮箱下方,且支撑块与散浮箱之间具有下沉间隙。

7.根据权利要求1或2所述的钢筋混凝土增殖礁,其特征是,所述大混凝土礁基上设有多个通孔,所述小混凝土礁基上设有多个通孔。
