专利号: 201611257146X
申请人: 商丘师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 书写或绘图器具;办公用品
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

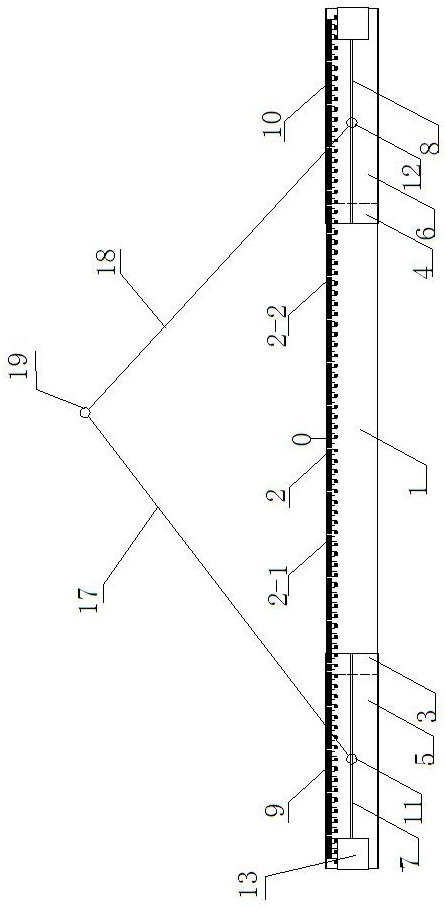

1.一种绘制透视三维图的工具,其特征在于:包括内标尺和外标尺,外标尺套设在内标尺上,并与其滑动连接;所述的内标尺上设有刻度线,0刻度线设于内标尺的中线上,以0刻度线为起点向左右方向延伸,形成左刻度线和右刻度线;所述的外标尺包括左外标尺和右外标尺,所述的左外标尺上设有左延伸刻度线,左延伸刻度线的0刻度线设于左外标尺的右端,且与左外标尺的右边沿重合,左外标尺的上端面、沿左外标尺的长度方向上设有左梯形灭点滑槽,左梯形灭点滑槽内设有左灭点滑动块,左灭点滑动块上连接左橡皮筋的一端,左外标尺向左滑动,当滑动至最大行径时,通过左挡块机构定位,左外标尺的左延伸刻度线的

0刻度线与内标尺的左刻度线的最左端的刻度线重合;所述的右外标尺上设有右延伸刻度线,右延伸刻度线的0刻度线设于右外标尺的左端,且与右外标尺的左边沿重合,右外标尺的上端面、沿右外标尺的长度方向上设有右梯形灭点滑槽,右梯形灭点滑槽内设有右灭点滑动块,右灭点滑动块上连接右橡皮筋的一端,右外标尺向右滑动,当滑动至最大行径时,通过右挡块机构定位,右外标尺的右延伸刻度线的0刻度线与内标尺的右刻度线的最右端的刻度线重合;左橡皮筋的另一端和右橡皮筋另一端通过手拉环连接。

2.根据权利要求1所述的绘制透视三维图的工具,其特征在于:所述的左刻度线的最左端的刻度线与内标尺的左边沿之间有间距,形成左空置区,右刻度线最右端的刻度线与内标尺的右边沿之间有间距,形成右空置区。

3.根据权利要求2所述的绘制透视三维图的工具,其特征在于:所述的左挡块机构包括左挡板和左挡块,左外标尺的上端面的右边沿向下延伸形成左挡板,左挡板的下边沿与内标尺的上端面接触,左挡块设于内标尺的上端面的左空置区内,当左外标尺向左滑动至最大行径时,左挡块的右端面与左挡板的左端面相抵接。

4.根据权利要求3所述的绘制透视三维图的工具,其特征在于:所述的右挡块机构包括右挡板和右挡块,右外标尺的上端面的左边沿向下延伸形成右挡板,右挡板的下边沿与内标尺的上端面接触,右挡块设于内标尺的上端面的右空置区内,当右外标尺向右滑动至最大行径时,右挡块的左端面与右挡板的右端面相抵接。

5.根据权利要求4所述的绘制透视三维图的工具,其特征在于:所述的左梯形灭点滑槽的底面和右梯形灭点滑槽的底面与内标尺的上端面接触。

6.根据权利要求5所述的绘制透视三维图的工具,其特征在于:所述的左灭点滑动块包括与左梯形灭点滑槽相匹配的左梯形滑块,左梯形滑块上设有左螺丝孔,并匹配设有左螺钉,左螺钉上套固左橡皮筋的一端。

7.根据权利要求6所述的绘制透视三维图的工具,其特征在于:所述的右灭点滑动块包括与右梯形灭点滑槽相匹配的右梯形滑块,右梯形滑块上设有右螺丝孔,并匹配设有右螺钉,右螺钉上套固右橡皮筋的一端。
