专利号: 2016112583397
申请人: 烟台三新新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

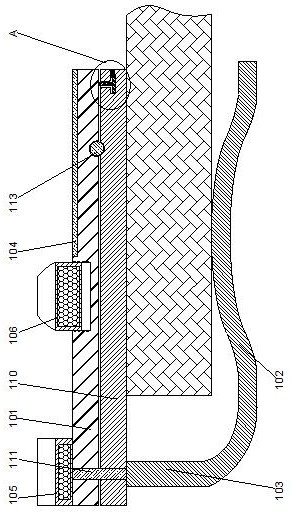

1.一种具有腕部保护功能的可拆解计算机用鼠标垫,其特征在于:包括支板(101)及设置在支板(101)下方的夹板(102),夹板(102)一端向上方弯折形成弯折部(103),弯折部(103)远离夹板(102)一端与支板(101)下端面相连接,夹板(102)远离弯折部(103)一端中部向支板(101)方向弯曲,在支板(101)远离弯折部(103)一端设置有鼠标垫(104),在支板(101)靠近弯折部(103)一端上方设置有臂托(105),臂托(105)下端可拆卸连接在支板(101)上,在臂托(105)与鼠标垫(104)之间设置有腕托(106),臂托(105)和腕托(106)中部均向下凹陷形成内凹结构,在支板(101)上端面上设置有沉槽(107),在该沉槽(107)内壁上设置有沿其深度方式间隔排布的定位槽(108),腕托(106)下端插接在沉槽(107)内侧,在腕托(106)侧壁上设置有楞条(109),腕托(106)插接在沉槽(107)内侧时楞条(109)能够卡接在定位槽(108)内侧,腕托(106)和臂托(105)内侧均填充有软硅胶;

在支板(101)下方设置有定位板(110),弯折部(103)远离夹板(102)一端固定连接在定位板(110)下端面上,支板(101)一端通过转轴(111)转动连接在定位板(110)上,定位板(110)为以转轴(111)为圆心的扇形结构,在定位板(110)和夹板(102)远离弯折部(103)一端相向的端面上分别设置有凹槽,在凹槽内分别设置有相匹配的磁铁(112)。

2.根据权利要求1所述的一种具有腕部保护功能的可拆解计算机用鼠标垫,其特征在于:在支板(101)远离转轴(111)一端下端面上对称设置有2组滚珠(113)。

3.根据权利要求1或2所述的一种具有腕部保护功能的可拆解计算机用鼠标垫,其特征在于:在定位板(110)的上端面上设置有纵向投影呈弧形的凹槽,滚珠(113)能够沿着该凹槽滚动。

4.根据权利要求1所述的一种具有腕部保护功能的可拆解计算机用鼠标垫,其特征在于:在定位板(110)远离转轴(111)一端上端面上设置有T形槽(114),T形槽(114)为与定位板(110)边缘相平行的弧形槽,在支板(101)下端面上设置有卡销(115),卡销(115)上端转动连接在支板(101)下端面上,在卡销(115)下端设置有与卡销(115)相垂直的滑竿(116),滑竿(116)与卡销(115)形成倒置的T形结构,支板(101)绕着转轴(111)转动时滑竿(116)能够沿着T形槽(114)滑动。

5.根据权利要求4所述的一种具有腕部保护功能的可拆解计算机用鼠标垫,其特征在于:在定位板(110)边缘设置有连通T形槽(114)的通槽(117),在通槽(117)内侧设置有销轴(118),在销轴(118)上设置有套管(119),在套管(119)靠近T形槽(114)一侧设置有卡扣(120),卡扣(120)中部设置有卡槽(121),在销轴(118)上套装有扭簧,套管(119)转动时能够带动扭簧扭转,滑竿(116)末端卡接在卡槽(121)内侧时扭簧处于自然状态。
