专利号: 201611258693X
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于脉冲放电脱除烧结烟气微细颗粒物的方法,其特征在于,具体步骤如下:

步骤一:微细颗粒物脉冲荷电

烟气进入脱除装置的脱除管道(500),在脉冲荷电单元(100)的脉冲电晕电极(110)的作用下,微细颗粒物经脉冲放电带有电荷;微细颗粒物在脉冲电晕电极(110)荷电前烟气先进入脱除装置的预处理单元(400)进行预处理,预处理单元(400)的预处理喷管(410)向烟气中喷入团聚剂或水或盐溶液的雾滴,团聚剂或水或盐溶液与微细颗粒物结合;脱除装置的预处理单元(400)包括预处理喷管(410)和导流部件(420),其中导流部件(420)设置于预处理喷管(410)的上风侧,且导流部件(420)设置于扩张管(510)的管壁边缘位置,其中导流部件(420)包括第一导流块(421)和第二导流块(422),第一导流块(421)设置于第二导流块(422)的上风侧,第一导流块(421)和第二导流块(422)设置于扩张管(510)的边缘位置,且预处理喷管(410)的正前方没有设置导流块,从而强化了盐溶液的雾滴与颗粒物的包裹、结合,第一导流块(421)与其对应的第二导流块(422)的连接线平行于扩张管(510)的管壁,第一导流块(421)与第二导流块(422)共同构成“伞”状的导流部件(420),该“伞”状的导流部件(420)设置于预处理喷管(410)的上风侧;所述的团聚剂或水或盐溶液的雾滴粒径为0.2~3μm;

步骤二、颗粒物荷电团聚长大

荷电后的微细颗粒物进入脱除装置的团聚单元(200),正电雾滴喷洒机构(210)向脱除管道(500)中喷入带正电的雾滴,带有负电的微细颗粒物与带正电的雾滴吸引团聚形成颗粒团聚物;负电雾滴喷洒机构(220)向脱除管道(500)中喷入带负电的雾滴,带正电的微细颗粒物与带负电的雾滴吸引团聚形成颗粒团聚物;

步骤三、捕集团聚物

颗粒团聚物运动至捕集单元(300),捕集单元(300)的捕集电极(310)将团聚后的颗粒团聚物捕集,再将被捕集的颗粒团聚物排出至收集器(320)中,将微细颗粒物由烟气中去除。

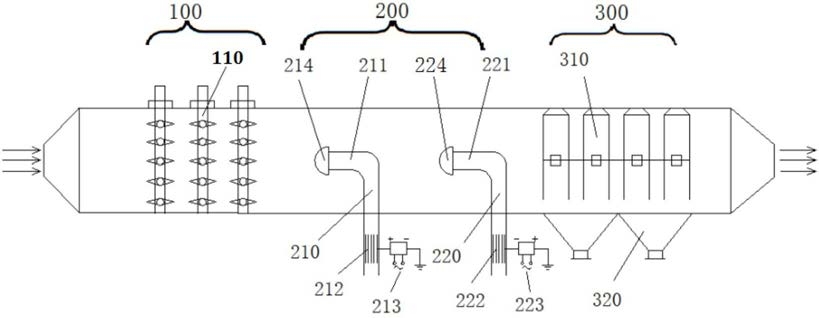

2.根据权利要求1所述的一种基于脉冲放电脱除烧结烟气微细颗粒物的方法,其特征在于,所述的脱除装置包括:

脉冲荷电单元(100),该脉冲荷电单元(100)设置有脉冲电晕电极(110),脉冲电晕电极(110)通过脉冲放电使颗粒物带有电荷;

团聚单元(200),该团聚单元(200)包括正电雾滴喷洒机构(210)和负电雾滴喷洒机构(220),正电雾滴喷洒机构(210)或者负电雾滴喷洒机构(220)用于向烟气中喷入带有正电荷或者负电荷的团聚剂雾滴,团聚剂雾滴与带有电荷的颗粒物团聚;

捕集单元(300),该捕集单元(300)用于捕集团聚后的颗粒物;

所述的脉冲荷电单元(100)、团聚单元(200)和捕集单元(300)沿着烟气的流动方向依次设置于气体管道中。

3.根据权利要求2所述的一种基于脉冲放电脱除烧结烟气微细颗粒物的方法,其特征在于,所述的正电雾滴喷洒机构(210)包括正电晕雾化喷管(211)、正电晕电极(212)和正电晕电源(213),所述的正电晕雾化喷管(211)的喷头一(214)设置于烟气管道中,正电晕电极(212)设置于正电晕雾化喷管(211)内,正电晕电极(212)与正电晕电源(213)相连。

4.根据权利要求3所述的一种基于脉冲放电脱除烧结烟气微细颗粒物的方法,其特征在于,所述的负电雾滴喷洒机构(220)包括负电晕雾化喷管(221)、负电晕电极(222)和负电晕电源(223),所述的负电晕雾化喷管(221)的喷头二(224)设置于烟气管道中,负电晕电极(222)设置于负电晕雾化喷管(221)内,负电晕电极(222)与负电晕电源(223)相连。

5.根据权利要求4所述的一种基于脉冲放电脱除烧结烟气微细颗粒物的方法,其特征在于,所述的脉冲电晕电极(110)所用脉冲电源频率为150~250Hz,电压在50~110kV。
