专利号: 2016112601357
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种多层组合楼板梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,包括钢门架(1)、第一边柱(131)、第二边柱(132)、中间柱(14)、失效柱(17)、门架横梁(2)、第一稳压千斤顶(31)、第二稳压千斤顶(32)、液压伺服作动器(4)、第一地梁(121)、第二地梁(122)、第三地梁(123)、第一水平铰接装置(61)、第二水平铰接装置(62)、若干第一拉压传感器(71)及若干第二拉压传感器(72);

第一边柱(131)的侧面、第二边柱(132)的侧面及中间柱(14)的侧面均与待试验多层组合楼板梁柱子结构(8)中各层组合楼板梁柱子结构梁(16)的侧面相连接,门架横梁(2)的两端固定于钢门架(1)上,第一稳压千斤顶(31)的底座、液压伺服作动器(4)的底座及第二稳压千斤顶(32)的底座均与门架横梁(2)下翼缘的底部相连接,液压伺服作动器(4)位于第一稳压千斤顶(31)与第二稳压千斤顶(32)之间,液压伺服作动器(4)的输出轴与中间柱(14)的上端相连接,第一稳压千斤顶(31)的输出轴与第一边柱(131)的顶部相连接,第二稳压千斤顶(32)的输出轴与第二边柱(132)的顶部相连接,第一边柱(131)的下端与第一地梁(121)相连接,中间柱(14)的下端通过失效柱(17)与第二地梁(122)相连接,第二边柱(132)的下端与第三地梁(123)相连接,第一边柱(131)上端的侧面通过第一水平铰接装置(61)与钢门架(1)的左侧相连接,第二边柱(132)上端的侧面通过第二水平铰接装置(62)与钢门架(1)的右侧相连接,一个第一拉压传感器(71)对应一个第二拉压传感器(72)及待试验多层组合楼板梁柱子结构(8)中的一层组合楼板梁柱子结构梁(16),并且待试验多层组合楼板梁柱子结构(8)中组合楼板梁柱子结构梁(16)的左端通过对应第一拉压传感器(71)与钢门架(1)的左侧相连接,待试验多层组合楼板梁柱子结构(8)中组合楼板梁柱子结构梁(16)的右端通过对应第二拉压传感器(72)与钢门架(1)的右侧相连接。

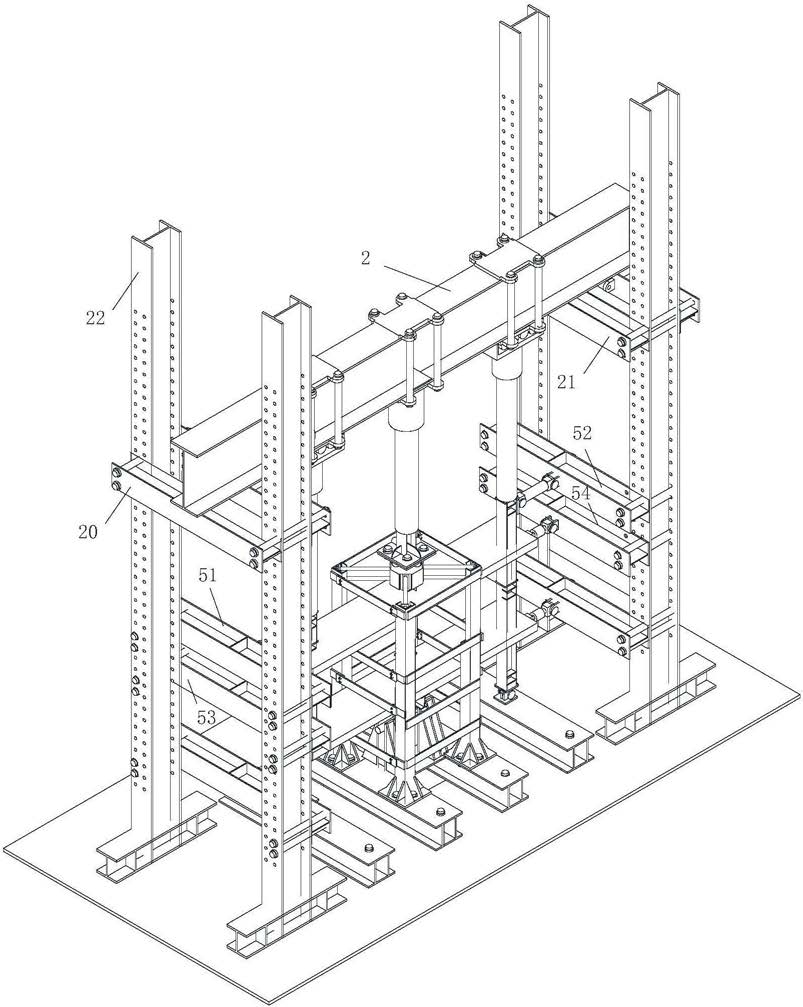

2.根据权利要求1所述的多层组合楼板梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,钢门架(1)包括第一横向横梁(51)、第二横向横梁(52)、第一横梁(20、第二横梁(21)、若干个第三横向横梁(53)、若干第四横向横梁(54)及四个钢柱(22),其中,四个钢柱(22)竖直固定于地面上,且四个钢柱(22)呈矩形分布,第一横梁(20)、第一横向横梁(51)及各第三横向横梁(53)自上到下依次固定于左边两个钢柱(22)之间,第二横梁(21)、第二横向横梁(52)及各第四横向横梁(54)自上到下依次固定于右边两个钢柱(22)之间;

门架横梁(2)的两端分别位于第一横梁(20)上及第二横梁(21)上;

第一边柱(131)上端的侧面通过第一水平铰接装置(61)与第一横向横梁(51)相连接,第二边柱(132)上端的侧面通过第二水平铰接装置(62)与第二横向横梁(52)相连接,一个第三横向横梁(53)对应一个第一拉压传感器(71)、一个第四横向横梁(54)及待试验多层组合楼板梁柱子结构(8)中的一层组合楼板梁柱子结构梁(16),其中,待试验多层组合楼板梁柱子结构(8)中组合楼板梁柱子结构梁(16)的左端通过第一拉压传感器(71)与第三横向横梁(53)相连接,待试验多层组合楼板梁柱子结构(8)中组合楼板梁柱子结构梁(16)的右端通过第二拉压传感器(72)与第四横向横梁(54)相连接。

3.根据权利要求1所述的多层组合楼板梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,待试验多层组合楼板梁柱子结构(8)包括若干层组合楼板梁柱子结构梁(16),第一边柱(131)的侧面、中间柱(14)的侧面及第二边柱(132)的侧面均与各层组合楼板梁柱子结构梁(16)的侧面相连接,组合楼板梁柱子结构梁(16)上设有组合楼板梁柱子结构楼板(15),第一边柱(131)、中间柱(14)及第二边柱(132)均穿过组合楼板梁柱子结构楼板(15),其中,一层组合楼板梁柱子结构梁(16)对应一个第一拉压传感器(71)及一个第二拉压传感器(72),组合楼板梁柱子结构梁(16)的左端通过第一拉压传感器(71)与钢门架(1)的左侧相连接,组合楼板梁柱子结构梁(16)的右端通过第二拉压传感器(72)与钢门架(1)的右侧相连接。

4.根据权利要求1所述的多层组合楼板梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,第一边柱(131)的下端与第一地梁(121)之间、以及第二边柱(132)与第三地梁(123)之间均通过铰接装置(11)相连接。

5.根据权利要求1所述的多层组合楼板梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,中间柱(14)的下端通过第一约束装置(9)与第二地梁(122)相连接,失效柱(17)的下端通过第二约束装置(10)与第二地梁(122)相连接。

6.根据权利要求1所述的多层组合楼板梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,第二地梁(122)的数目为两根。

7.根据权利要求6所述的多层组合楼板梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,第一约束装置(9)包括四个第一角钢轨道柱(18)及四个第一连杆,其中,两个第一角钢轨道柱(18)的下端固定于一个第二地梁(122)上,另外两个第一角钢轨道柱(18)的下端固定于另一个第二地梁(122)上,四个角钢轨道柱呈矩形分布,四个第一角钢轨道柱(18)的上端通过第一固定杆依次相连接,其中,一个第一连杆对应一个第一角钢轨道柱(18),第一连杆的一端与中间柱(14)的侧面相连接,第一连杆的另一端与对应第一角钢轨道柱(18)的上端通过第一万向球(19)相连接。

8.根据权利要求7所述的多层组合楼板梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,第二约束装置(10)包括四个第二角钢轨道柱及四个第二连杆,其中,两个第二角钢轨道柱的下端固定于一个第二地梁(122)上,另外两个第二角钢轨道柱的上端固定于另一个第二地梁(122)上,四个第二角钢轨道柱呈矩形分布,四个第二角钢轨道柱的上端通过第二固定杆依次相连接,其中,一个第二连杆对应一个第二角钢轨道柱,第二连杆的一端与失效柱(17)的下端相连接,第二连杆的另一端与对应第二角钢轨道柱的上端通过第二万向球相连接。
