专利号: 2016112630631
申请人: 山东无束电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

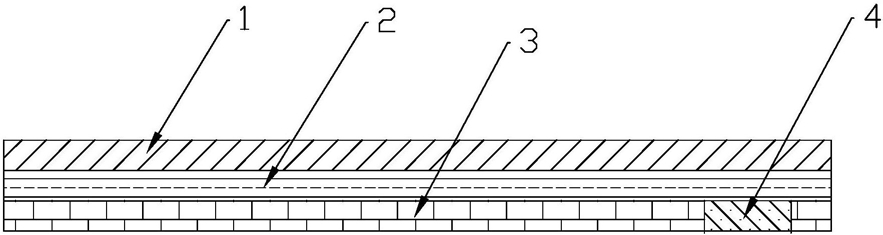

1.一种手机显示屏,其特征在于:包括触控面板、像素阵列面板和底层黑色衬板,所述像素阵列面板为有源矩阵有机发光二极体面板,所述触控面板置于最上层,所述底层黑色衬板置于最下层,所述触控面板和所述底层黑色衬板中间设有像素阵列面板,所述像素阵列面板的透光率大于85%,所述底层黑色衬板的材质为不透光材料衬板,其中:所述底层黑色衬板上设有至少一个开口,设置在手机本体上的前置摄像头置于开口内,所述前置摄像头紧贴于像素阵列面板后方;

在像素阵列面板上设有与开口位置相对的显色区,所述像素阵列面板与用于控制显色区的显色控制模块电性连接。

2.如权利要求1所述的显示屏,其特征在于:设置在手机本体上的距离传感器和/或距离感应器和/或光线感应器和/或前置闪光灯也置于开口内,所述开口分别与距离传感器和/或括距离感应器和/或光线感应器和/或前置闪光灯相对应。

3.如权利要求1所述的显示屏,其特征在于:所述开口大小与前置摄像头接触像素阵列面板的外轮廓大小相同。

4.如权利要求1所述的显示屏,其特征在于:所述显色控制模块包括用于开启像素阵列面板显色区开启的开启模块和用于开启像素阵列面板显色区关闭的关闭模块。

5.如权利要求1或2所述的显示屏,其特征在于:所述的前置摄像头为非透明黑色。
