专利号: 2016112630754
申请人: 重庆皖渝纸制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 纸品制作;纸的加工
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

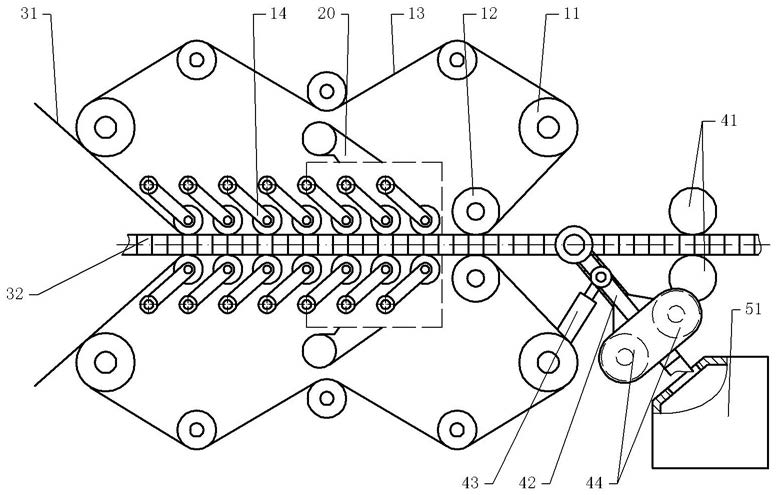

1.一种蜂窝纸板涂胶装置,包括机架、烘箱以及两组上、下对称设置并安装于机架上的驱动单元,驱动单元包括环形压带、张紧辊、驱动辊以及压平辊组,张紧辊张紧环形压带,驱动辊带动环形压带转动,压平辊组的辊筒抵压环形压带使环形压带上形成平压面;驱动单元包括上驱动单元和下驱动单元,上驱动单元的平压面为第一平压面,下驱动单元的平压面为第二平压面,第一平压面和第二平压面相对,且第一平压面和第二平压面之间形成驱动蜂窝纸板向前移动的压紧通道,烘箱设置在压紧通道的出料端;

其特征在于,所述上驱动单元或下驱动单元的环形压带靠近边缘处固定有若干切钉,所述压紧通道出料端的前方设有分离单元,所述分离单元包括支撑辊组和分离机构,支撑辊组包括两个相互对滚的第一辊轴,分离机构包括可升降的支架和转动连接在支架上的两组分离辊组,分离辊组设于支撑辊组的两侧,分离辊组包括两个相互对滚的第二辊轴;所述切钉对应于支撑辊组和分离辊组之间,所述驱动辊、支撑辊组和分离辊组外周的线速度相同;

所述环形压带的内侧和驱动辊的外周设有相互啮合的凸齿,所述切钉设于上驱动单元的环形压带上,所述下驱动单元的环形压带上设有与切钉对应的钉孔,所述切钉的长度大于压紧通道的厚度。

2.根据权利要求1所述的蜂窝纸板涂胶装置,其特征在于,所述切钉距离环形压带的边缘3~5cm。

3.根据权利要求2所述的蜂窝纸板涂胶装置,其特征在于,所述支架转动连接在机架上,并设有驱动支架摆动的气缸。

4.根据权利要求3所述的蜂窝纸板涂胶装置,其特征在于,所述支架摆动后,支架与水平方向的夹角大于45°。

5.根据权利要求4所述的蜂窝纸板涂胶装置,其特征在于,所述分离单元的前方设有碎纸机,碎纸机对应于分离辊组。
