专利号: 2016112644687
申请人: 武汉纺织大学
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

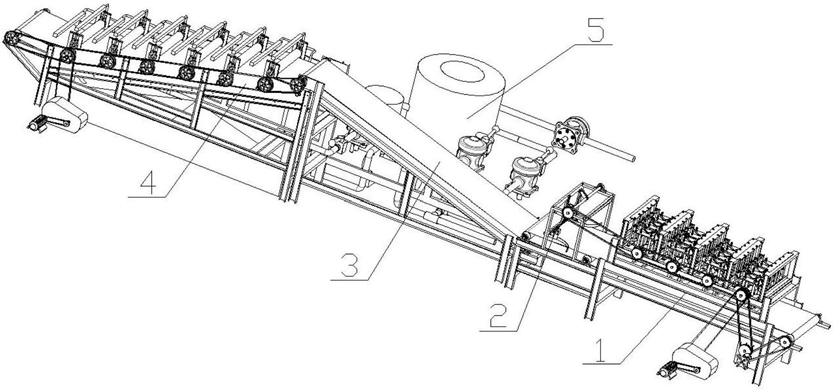

1.苎麻分纤水洗脱胶机,包括敲麻单元(1),其特征在于,采用聚拢单元(2)、过渡单元(3)、分纤传动单元(4)、水洗循环单元(5),敲麻单元(1)与聚拢单元(2)、过渡单元(3)、分纤传动单元(4)、水洗循环单元(5)组合在一起,完成输送麻纤维、敲击麻纤维、聚拢麻纤维、分纤水洗与输出麻纤维;敲麻单元(1)上设置聚拢单元(2),敲麻单元(1)的输出端设置过渡单元(3),过渡单元(3)配连分纤传动单元(4),分纤传动单元(4)配连水洗循环单元(5);其中:过渡单元(3)的输出端设置在分纤传动单元(4)的输入端的上方,敲麻单元(1)通过链条与聚拢单元(2)连接,过渡单元(3)通过链条与分纤传动单元(4)连接;

敲麻单元(1)包括槽轮机构(6)、第一动力源(7)、第一机架(8)、第一输送机构(9)、第二机架(10)、第一敲麻机构(11)、第二敲麻机构(12)、第三敲麻机构(13)、第四敲麻机构(14);

其中:槽轮机构(6)位于第一机架(8)的前端并通过链条分别与第一输送机构(9)、第四敲麻机构(14)相连;第一输送机构(9)安装在第一机架(8)上;第一动力源(7)位于第一机架(9)的前面并通过链条与第四敲麻机构(14)相连;第四敲麻机构(14)通过链条与第三敲麻机构(13)相连;第三敲麻机构(13)通过链条与第二敲麻机构(12)相连;第二敲麻机构(12)通过链条与第一敲麻机构(11)相连;位于第一输送机构(9)上方的第二机架(10)安装在第一机架(8)的上端;第一敲麻机构(11)、第二敲麻机构(12)、第三敲麻机构(13)、第四敲麻机构(14)分别依次排列安装在第二机架(10)上;

第一敲麻机构(11)、第二敲麻机构(12)、第三敲麻机构(13)、第四敲麻机构(14)都包括第一排导向辊(15)、滑动板件(16)、第二排导向辊(17)、凸轮(18)、第一轴承座(19)、第一主动轴(20)、导向板(21)、敲击锤(22);其中:第一排导向辊(15)与第二排导向辊(16)固定在第二机架(10)上;三个滑动板件(16)位于第一排导向辊(15)与第二排导向辊(17)的中间;

第一主动轴(20)上依次设置三个相同的凸轮(18),并通过第一轴承座(19)固定在第二机架(10)上;二个导向板(21)固定在第二机架(10)上;二排敲击锤(22)与滑动板件(16)相连并通过导向板(21)导向。

2.根据权利要求1所述的苎麻分纤水洗脱胶机,其特征在于,聚拢单元(2)包括第三机架(23)、第二轴承座(24)、曲柄(25)、第一连杆(26)、第一导轨(27)、第一滑块(28)、第二连杆(29)、第二滑块(30)、第二导轨(31)、第一聚拢板(32)、第二聚拢板(33)、第三滑块(34)、第三连杆(35);其中:第三机架(23)位于第一机架(8)上的后部;第一导轨(27)、第二导轨(31)、第二轴承座(24)固定在第三机架(23)上;曲柄(25)的两端通过第二轴承座(24)固定在第三机架(23)的上端;第一滑块(28)的一端与固定在第三机架(23)上的第一导轨(27)相连;第一滑块(28)的另外一端通过第一连杆(26)与曲柄(25)连接;第二滑块(30)的一端与固定在第三机架(23)上的第二导轨(31)相连,第二滑块(30)的另外一端通过第二连杆(29)与第一滑块(28)连接;第三滑块(34)的一端与固定在第三机架(23)上的第二导轨(31)相连,第三滑块(34)的另外一端通过第三连杆(35)与第一滑块(28)连接;第一聚拢板(32)与第二聚拢板(33)分别固定在第二滑块(30)和第三滑块(34)上。

3.根据权利要求1所述的苎麻分纤水洗脱胶机,其特征在于,过渡单元(3)包括第四机架(36)、第一输入滚筒(37)、第一传送带(38)、第一链轮(39)、第一输出滚筒(40)、第三轴承座(41)、第四轴承座(42);第四机架(36)设置在第一机架(8)的输出端;其中,第一输入滚筒(37)与第一输出滚筒(40)分别由第四轴承座(42)与第三轴承座(41)固定在第四机架(36)上,并且第一输入滚筒(37)与第一输出滚筒(40)通过第一传送带(38)相连;第一链轮(39)设置在第一输出滚筒(40)的末端,第一链轮(39)通过链条与分纤传动单元(4)连接。

4.根据权利要求3所述的苎麻分纤水洗脱胶机, 其特征在于,分纤传动单元(4)包括第五机架(43)、第一分纤传动机构(44)、第二分纤传动机构(45)、第三分纤传动机构(46)、第四分纤传动机构(47)、第五分纤传动机构(48)、第六分纤传动机构(49)、第二动力源(50)、第七分纤传动机构(51);其中:第五机架(43)设置在第四机架(36)的输出端;第一分纤传动机构(44)、第二分纤传动机构(45)、第三分纤传动机构(46)、第四分纤传动机构(47)、第五分纤传动机构(48)、第六分纤传动机构(49)、第七分纤传动机构(51)分别以不同的高度依次从高往低设置在第五机架(43)上;第二动力源(50)设置在第五机架(43)的输出端,并通过链条与第六分纤传动机构(4)相连;第一分纤传动机构(44)、第二分纤传动机构(45)、第三分纤传动机构(46)、第四分纤传动机构(47)、第五分纤传动机构(48)、第六分纤传动机构(49)、第七分纤传动机构(51)通过链条依次相连。

5.根据权利要求4所述的苎麻分纤水洗脱胶机,其特征在于,第一分纤传动机构(44)包括固定短轴、深沟球轴承(52)、第二输入滚筒(53)、第二传送带(54)、第二链轮(55)、第三链轮(56)、第二输出滚筒(57)、分纤辊(58)、凹形固定板(59);其中:固定短轴的一端通过螺栓固定在第五机架(43),另外一端与深沟球轴承(52)的内圈相连;深沟球轴承(52)的外圈与第二输入滚筒(53)相连;第二输入滚筒(53)与第二输出滚筒(57)通过第二传送带(54)相连;第二链轮(55)与第三链轮(56)设置在第二输出滚筒(57)的末端;第二输出滚筒(57)的两端通过轴承座固定在第五机架(43)上;分纤辊(58)的两端通过轴承座固定在凹形固定板(59)上并设置压缩弹簧可实现分纤作用;凹形固定板(59)与第五机架(43)相连。

6.根据权利要求5所述的苎麻分纤水洗脱胶机,其特征在于,第二分纤传动机构(45)、第三分纤传动机构(46)、第四分纤传动机构(47)、第五分纤传动机构(48)、第六分纤传动机构(49)与第一分纤传动机构(44)采用相同结构的分纤传动机构;第七分纤传动机构(51)与第一分纤传动机构(44)的结构不同之处是缺少分纤辊。

7.根据权利要求1所述的苎麻分纤水洗脱胶机,其特征在于,水洗循环单元(5)包括抽水泵(60)、第一过滤器(61)、蓄水箱(62)、补水泵(63)、第一出水泵(64)、第二出水泵(65)、第二过滤器(66)、收水箱(67)、喷洒装置(68);其中:抽水泵(60)的一端相连的水管的开口放置在收水箱(67)里,抽水泵(60)的另外一端相连的水管与第一过滤器(61)相连;蓄水箱(62)通过水管分别与第一过滤器(61)、补水泵(63)、第一出水泵(64)、第二出水泵(65)相连;第一出水泵(64)与第二出水泵(65)的另外一端分别通过水管与第二过滤器(66)相连;

收水箱(67)设置在喷洒装置(68)的下方;喷洒装置(68)通过水管与第二过滤器(66)相连。
