1.一种立方状铌酸锶钠红色荧光粉的制备方法，其特征在于，包括以下步骤：

1)按照(0.45～0.6)：1的摩尔比，分别称取SrCO3和Nb2O5作为原料，并将其置于研钵中在室温下研磨使原料充分混合后放置待用；

2)按照步骤1)配制的SrCO3和Nb2O5的总质量与NaCl的质量比为1：(3～9)称取NaCl作为熔盐，将熔盐与步骤1)所称取原料混合并在室温下研磨，使原料与熔盐混合均匀得到混合粉体；

3)将步骤2)所得混合粉体置于Al2O3坩埚中，并用Al2O3盖覆盖，放置于密闭的容器中；将经过密封的混合粉体于1100～1200℃下保温4～10h后，以2℃/min速率冷却至400℃，后随炉冷却至室温取出；

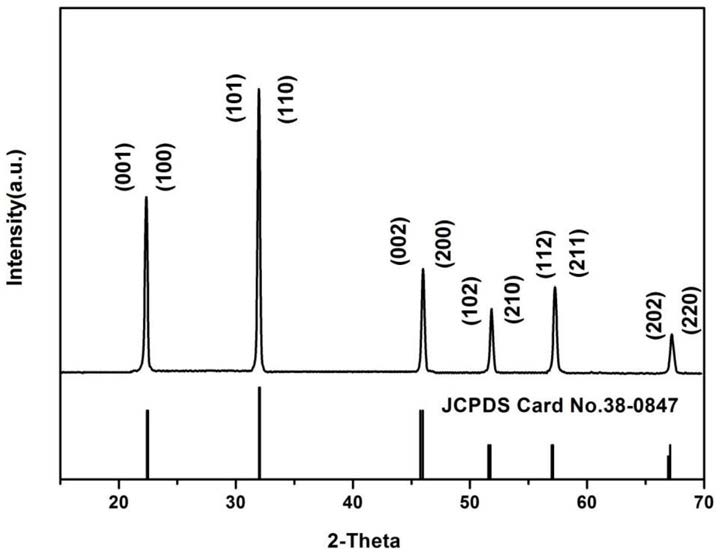

4)去除步骤3)所得产物的熔盐，直至完全去除熔盐后，将产物烘干、研磨，即得到Na0.7Sr0.15NbO3粉体。

2.根据权利要求1所述的一种立方状铌酸锶钠红色荧光粉的制备方法，其特征在于，步骤1)中使用的研钵为玛瑙研钵。

3.根据权利要求1所述的一种立方状铌酸锶钠红色荧光粉的制备方法，其特征在于，步骤1)中研磨时间为1h。

4.根据权利要求1所述的一种立方状铌酸锶钠红色荧光粉的制备方法，其特征在于，步骤2)中研磨时间为1h。

5.根据权利要求1所述的一种立方状铌酸锶钠红色荧光粉的制备方法，其特征在于，步骤3)中箱式电阻炉的温度制度为：自室温起，以2℃/min速率升温至300℃，再以3℃/min速率升温至700℃，再以5℃/min速率升温至1100～1200℃。

6.根据权利要求1所述的一种立方状铌酸锶钠红色荧光粉的制备方法，其特征在于，步骤4)中使用去离子水反复浸泡、洗涤去除熔盐；并用硝酸银检验洗涤清液判断是否仍有残存熔盐。

7.一种立方状铌酸锶钠红色荧光粉的制备方法，其特征在于，其化学组成为：Na0.7Sr0.15NbO3。
