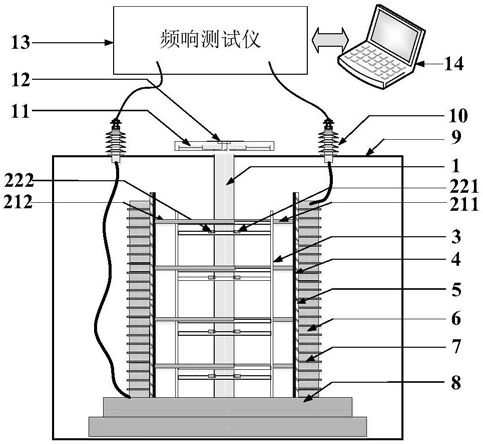

1.绕组径向压力与频率响应关联性研究平台，其特征在于，主要由箱体(9)、置于箱体(9)内的固定台(8)上的可变径内支撑体、绕组(6)、套管(10)、箱体(9)、频响测试仪(13)、计算机(14)，卷绕在可变径内支撑体上的绕组(6)组成；绕组(6)通过套管(10)引出箱体(9)外，并与频响测试仪(13)电气连接，计算机(14)控制频响测试仪(13)完成当前压力下的绕组频响测量；所述可变径内支撑体置于箱体(9)内的固定台上(8)；由线饼叠放形成的饼式环状结构的绕组(6)卷绕在可变径内支撑体上，线饼之间串联，并通过垫块(7)支撑，绕组(6)首末端通过套管(10)接出箱体(9)；

所述可变径内支撑体的筒状的支撑筒(3)立于固定台(8)上，支撑筒(3)竖向具有分布在不同水平面的径向撑杆机构，各径向撑杆机构由垂直分布在不同平面的两个撑杆组构成；各撑杆组具有两个具有相向齿条段的径向撑杆，径向撑杆的一端为齿条段，其另一端与支撑弧面(4)联接；支撑弧面(4)由四个四分之一圆周的圆柱筒侧壁构成，四个四分之一圆周的圆柱筒侧壁分别与同水平面的径向撑杆机构的四个径向撑杆的端头联接；顶端具有旋盘(11)的条形齿轮(1)置于固定台(8)的中心上，条形齿轮(1)穿过各径向撑杆机构，与各径向撑杆的齿条段啮合，旋动旋盘(11)使条形齿轮(1)带动各径向撑杆穿过支撑筒(3)作径向运动，改变支撑弧面的径向位置；

支撑弧面(4)采用铝板以模拟铁心的高频电容效应，支撑弧面(4)与绕组(6)之间设置环氧树脂材料模拟绝缘层(5)，绕组(6)与环氧树脂材料模拟绝缘层(5)之间放置有压力传感器(15)，压力传感器(15)与显示模块(12)连接。

2.根据权利要求1所述研究平台，其特征在于：环氧树脂材料模拟绝缘层(5)由四个四分之一圆周的圆柱筒侧壁构成。

3.采用权利要求1所述研究平台的绕组径向压力与频率响应关联性试验方法，包括如下步骤：

1)绕组(6)通过套管(10)与频响测试仪(13)连接，频响测试仪(13)与计算机(14)连接；

2)转动旋盘(11)带动径向撑杆径向移动，使绕组(6)径向受力，通过显示模块(12)读取压力大小；

3)固定住旋盘(11)，通过计算机(14)控制频响测试仪(13)进行当前压力下的绕组频响测量；

4)重复步骤1和2，统计得到不同压力下的绕组频率响曲线，并计算相关系数进行分析。
