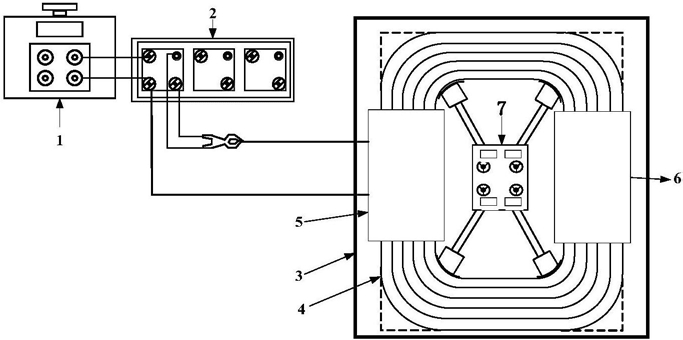

1.一种径向压力可变的卷铁心损耗测试系统，主要包括：调压器(1)、数字功率分析仪(2)、卷铁心变压器试验平台(3)、径向压力施加装置(7)，卷铁心变压器试验平台包括：变压器卷铁心(4)，高压线圈(5)和低压线圈(6)；高压线圈(5)位于变压器卷铁心(4)的左侧心柱上，通过数字功率分析仪(2)与调压器(1)相连接，低压线圈(6)位于变压器卷铁心(4)的右侧心柱上，试验时处于空载状态；其特征在于，径向压力施加装置(7)固定于卷铁心试验平台的变压器卷铁心(4)内，使其四个支撑件(9)与变压器卷铁心(4)内窗四角相贴合；所述的径向压力施加装置(7)具有操作板(8)，操作板上设置有四个滑道(14)，四根端头带齿条的施力杆(10)置于滑道(14)内，固定在操作板(8)上的齿轮(15)通过滑道(14)上的侧孔与施力杆(10)上的齿条(17)相啮合；各施力杆(10)的顶端设置有末端为弧形结构的支撑件(9)，支撑件(9)上置有贴片式压力传感器(13)；操作板(8)正面置有用于与齿轮(15)相连的旋转手柄(12)和读出压力传感器(13)数值的压力显示屏(11)；操作板(8)置有MCU单元(16)。

2.一种基于权利要求1中所述的卷铁心损耗测试系统的测试方法，步骤如下：

第一步：按照接线图将实验装置接线连接好；

第二步：调节调压器(1)至高压侧额定电压，使变压器卷铁心(4)的激励磁通处于额定状态；

第三步：利用数字功率分析仪(2)测量此时变压器卷铁心(4)中的空载损耗，记录空载损耗值及波形；

第四步：手动旋转左上旋转手柄(12)，使左上侧施力杆(10)伸出，同时于压力显示屏(11)观察压力变化，当压力达到测试值时，停止旋转；

第五步：利用数字功率分析仪(2)测量当前变压器卷铁心(4)中的空载损耗，记录空载损耗值及波形；

第六步：重复第四、五步，完成左上侧施力杆(10)不同径向压力下的空载损耗测试；

第七步：利用以上测试方法，完成单根施力杆不同方向不同压力的空载损耗测量以及多根组合不同方向不同压力的空载损耗测试；

第八步：将不同方向、不同大小径向压力下的铁心损耗数据由表格完成统计，并做相应的处理。
