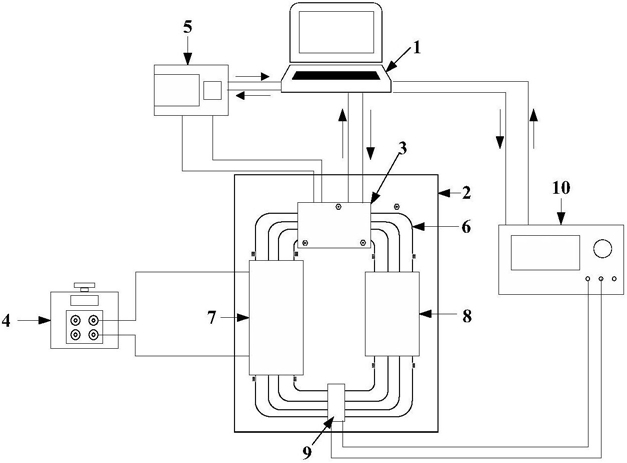

1.一种测试铁心片间短路与磁通关联性的变压器试验平台，主要包括计算机(1)、变压器卷铁心试验平台(2)、故障模拟与测量装置(3)、调压器(4)、数据采集单元(5)与数字示波器(10)；其中，所述变压器卷铁心试验平台(2)包括卷铁心(6)，高压线圈(7)、低压线圈(8)和测量线圈(9)；高压线圈(7)位于卷铁心(6)的左侧心柱上，与调压器(4)相连接，低压线圈(8)位于卷铁心(2)的右侧心柱上，呈空载状态，测量线圈(9)位于卷铁心(6)的下铁轭上，与数字示波器(10)相连接；计算机(1)与故障模拟与测量装置(3)、数据采集单元(5)以及数字示波器(10)通过RS485进行通讯，故障模拟与测量装置(3)固定在卷铁心(6)的上铁轭处。

2.根据权利要求1所述的一种测试铁心片间短路与磁通关联性的变压器试验平台，其特征在于：所述故障模拟与测量装置(3)，包括：夹板(11)、支撑螺杆(12)、螺帽(13)、绝缘块(14)、铜片(15)、电磁继电器(16)、单片机(17)、霍尔探头(18)以及整流器(19)；故障模拟与测量装置(3)的夹板(11)内部均匀地设置有七排二十一个个霍尔探头(18)，探头末端和夹板(11)的内侧表面相齐，所有的霍尔探头(18)都与数据采集单元(5)的对应通道相连接；七排霍尔探头(18)的空隙处总共设置有六排十八个绝缘块(14)，每块绝缘块(14)一端覆盖一片铜片(15)，另一端与电磁继电器(16)相连接，电磁继电器(16)与单片机(17)以及整流器(19)相连接，单片机(18)与计算机(1)相连接。

3.一种基于权利要求1测试铁心片间短路故障与磁通关联性的系统的试验方法：步骤如下：

第一步：按照接线示意图将实验装置接线连接好，将故障模拟与测量装置(3)夹持在卷铁心(6)的上铁轭处；

第二步：调节调压器(4)，使变压器卷铁心(6)一次侧电压达到额定值；

第三步：测量所有霍尔探头(18)所在位置的局部磁通密度值，并将测量数据由数据采集单元(5)上传至计算机(1)；

第四步：利用数字示波器(10)测量测量线圈(9)的电压波形，将实时数据上传至计算机(1)；

第五步：通过计算机(1)指令智能模拟夹件(6)自动完成位置a，30片短路片数下的铁心片间短路；

第六步：，测量此时所有霍尔探头(18)所在位置的局部磁密值，并将测量数据由数据采集单元(5)上传至计算机(1)；

第七步：利用数字示波器(10)测量此时测量线圈(9)的电压波形，将实时数据上传至计算机(1)；

第八步：重复第六、七步，完成铁心上a,b,c,d,e,f位置，30-90片短路片数下的局部磁通数据以及测量线圈(9)实时电压数据上传；

第九步：利用计算机(1)处理实验数据，得到主磁通的波形以及谐波量，所有试验数据(包括局部磁通)由表格完成统计,并做相应的处理。
