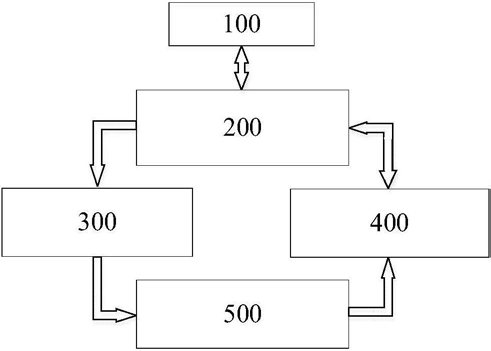

1.一种卷铁心多点接地故障下铁心损耗试验平台，主要包括：计算机(100)、通讯转换控制模块(200)、故障模拟模块箱(300)、功率分析仪(400)、变压器(500)构成，所述计算机与通讯转换控制模块相连，通讯转换控制模块控制故障模拟模块箱和功率分析仪，所述变压器的铁心(1)是卷铁心，铁心(1)经接地线组与故障模拟模块箱连接，所述铁心(1)上绕制有励磁绕组(2)，励磁绕组(2)与功率分析仪连接；

所述接地线组分别从卷铁心的上铁轭、下铁轭和次边铁心柱引出，其中：上铁轭接地线组一从上铁轭30％带级位置处引出，上铁轭接地线组二从上铁轭约70％带级位置处引出；

次边心柱接地线组一从次边心柱30％带级位置处引出，次边心柱接地线组二从次边心柱

70％带级位置处引出；下铁轭接地线组一从下铁轭30％带级位置处引出，下铁轭接地线组二从下铁轭70％带级位置处引出；各接地线组从铁轭相应部位两相邻硅钢片上引出：上铁轭接地线组一包含接地线三(3)和接地线四(4)；上铁轭接地线组二包含接地线五(5)和接地线六(6)；次边心柱接地线组一包含接地线八(8)和接地线十(10)；次边心柱接地线组二包含接地线七(7)和接地线九(9)；下铁轭接地线组一包含接地线十二(12)和接地线十三(13)；下铁轭接地线组二包含接地线十一(11)和接地线十四(14)；

所述故障模拟模块箱(300)内具有三个并联的可调电阻，即第一可调电阻，第二可调电阻和第三可调电阻；各可调电阻的一端与接地片(16)连接，另一端通过一继电器与接地线相连；各可调电阻的右侧均通过继电器组与卷铁心引出的接地线组相连，即：第一继电器组中的继电器J2、J3、J4与接地线四(4)、接地线五(5)和接地线六(6)分别相连；第二继电器组中的继电器J6、J7、J8与接地线八(8)、接地线九(9)和接地线十(10)分别相连；继电器J10、J11、J12与接地线十二(12)、接地线十三(13)、接地线十四(14)分别相连。

2.根据权利要求1所述的卷铁心多点接地故障下铁心损耗试验平台，其特征在于：所述的故障模拟模块箱(300)的上表面设置有三个旋钮、三个电阻显示模块、电流显示模块(20)、十二个外部接线端子和一个罗氏线圈；所述旋钮分别与第一可调电阻，第二可调电阻和第三可调电阻相连；所述电阻显示模块分别与第一可调电阻，第二可调电阻和第三可调电阻并联；所述电流显示模块与罗氏线圈并联，罗氏线圈套在总接地线上；所述十二个外部接线端子分别与接地线组的各接地线相连。

3.铁心多点接地故障下铁心损耗测量方法，其特征为，采用权利要求1至2所述的试验平台进行铁心多点接地故障下铁心损耗测量，包括以下步骤：

1)计算机向通讯转换控制模块发送指令，控制故障模拟模块箱中某个继电器的通断，对变压器设置一种铁心接地故障；

2)计算机向通讯转换控制模块发送指令，使用功率分析仪测出铁心的损耗数据，并将数据通过通讯转换控制模块传输到计算机；

3)重复步骤1)和2)；

4)测量得到不同接地故障情况及其对应的铁心损耗数据，并进行分析。
