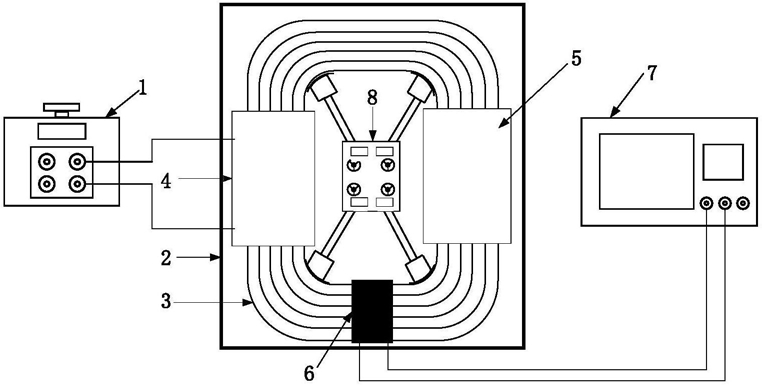

1.一种测试卷铁心径向压力与磁通关联性的试验系统及方法，用于研究不同方向及大小的径向压力对铁心主磁通的影响；其特征在于，包括调压器(1)、卷铁心变压器(2)、数字示波器(7)以及径向压力施加装置(8)；

所述卷铁心变压器(2)具有变压器卷铁心(3)；高压线圈(4)置于变压器卷铁心(3)的左侧心柱上，与调压器(1)相连接；低压线圈(5)置于变压器卷铁心(3)的右侧心柱上，试验时处于空载状态；测量线圈(6)置于卷铁心(3)的下铁轭处，与数字示波器(7)相连接；径向压力施加装置(8)固定于卷铁心试验平台的变压器卷铁心(3)内，使其四个支撑件(10)与变压器卷铁心(3)内窗四角相贴合；

所述的径向压力施加装置(8)具有操作板(9)，操作板上设置有四个滑道(15)，四根端头带齿条的施力杆(11)置于滑道(15)内，固定在操作板(9)上的齿轮(16)通过滑道(15)上的侧孔与施力杆(11)上的齿条(20)相啮合；各施力杆(11)的顶端设置有末端为弧形结构的支撑件(10)，其上置有贴片式压力传感器(14)；操作板(9)正面置有用于与齿轮(16)相连的旋转手柄(13)和读出压力传感器(14)数值的压力显示屏(12)；操作板(9)置有MCU单元(17)。

2.一种测试卷铁心径向压力与磁通关联性的试验方法，采用权利要求1所述的试验系统测试卷铁心径向压力与磁通关联性，包含以下具体步骤：第一步：将实验装置接线连接好；

第二步：调节调压器(1)至卷铁心(3)高压侧额定电压，使变压器卷铁心(3)激励磁通处于额定状态；

第三步：利用数字示波器(7)记录测量线圈(6)的电压波形，并将实时数据导出；

第四步：手动旋转径向压力施加装置(8)的左上旋转手柄(13)，使左上侧施力杆(11)伸出，同时于压力显示屏(12)观察压力变化，当压力达到试验值时，停止旋转；

第五步：利用数字示波器(7)记录此时测量线圈(6)的电压波形，并将实时数据导出；

第六步：重复第四、五步，完成左侧施力杆(11)不同径向压力下的局部磁通测量试验；

第七步：利用以上方法，完成单根施力杆不同方向不同压力的磁通测量以及多根组合不同方向不同压力的磁通测量试验；

第八步：利用法拉第电磁感应定律、数字示波器(7)上显示的的电压波形以及测量线圈(6)处铁心柱的有效截面积计算出测量线圈电压值与铁心柱中有效磁通的对应关系；将实时电压实验数据处理得到主磁通波形，统计主磁通及局部磁通数据并进行谐波分析。
