专利号: 2016112679991
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

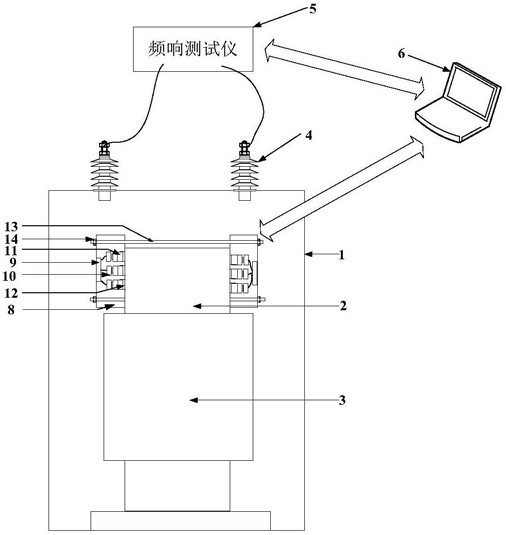

1.铁心片间短路故障下的绕组频率响应测试平台,其特征在于,变压器器身(1)内设置有卷铁心(2),卷铁心(2)心柱上绕制有绕组(3);上铁轭设置有故障模拟夹件(8),绕组(3)通过套管与频率响应测试仪(5)连接,频率响应测试仪与故障模拟夹件(8)通过接线分配单元(9)与计算机(6)连接;

故障模拟夹件(8)为一“口”形部件,对称设置的两个夹件箱通过四个支撑螺杆固定在铁心上铁轭上;各夹件箱具有三层,各层内平行设置有六个短路接触单元;短路接触单元具有电磁继电器(10),电磁继电器(10)端口固定有绝缘块(11),绝缘块(11)另一端覆盖有铜片(12);受计算机(6)控制的接线分配单元(9)置于夹件箱内,接线分配单元(9)与夹件箱内各短路接触单元电气连接,接受计算机指令实现故障模拟夹件(8)中不同短路接触单元电磁继电器电路的通断控制。

2.铁心片间短路故障下的绕组频率响应测试方法,采用权利要求1所述的测试平台进行铁心片间短路故障下的绕组频率响应测试,其特征在于,包括以下主要步骤:第一步:将频响测试仪(5)与套管(4)连接,频响测试仪(5)通过数据线与计算机(6)连接,将故障模拟夹件(8)通过接线分配单元(9)与计算机(6)连接;

第二步:通过计算机发送指令到故障模拟夹件中的接线分配单元,接线分配单元控制夹件两侧对应的两个电磁继电器(10)断开,与其相连的绝缘块(11)弹出,其上的铜片(12)与卷铁心侧面贴合,当两侧对应的铜片都与铁心贴合,则实现铁心片间短路;

第三步:在第二步的情况下,计算机(6)控制频响测试仪(5)测量变压器绕组(3)的频率响应,并将测量数据上传至计算机,并记录对应的铁心片间短路状况;

第四步:重复第二、三步,对接线分配单元(9)发送不同指令,实现不同位置及不同程度的卷铁心片间短路故障,然后测量30~90片短路片数下的绕组频率响应并记录数据;

第五步:统计得到不同的片间短路片数及位置,并得到对应情况下的绕组频率响应,计算曲线相关系数进行比较分析。
