专利号: 2016112692055
申请人: 青岛科创智能装备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

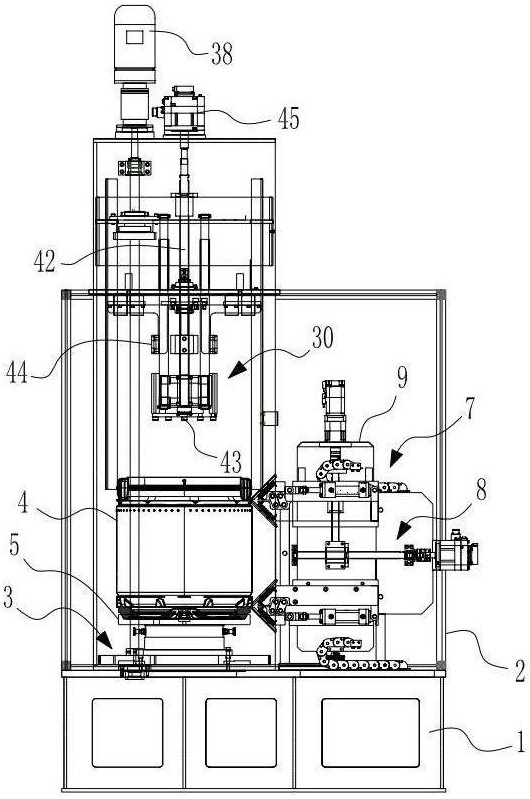

1.一种滚筒洗衣机不锈钢内桶旋铆收口成型机,包括具有箱体的机架,在机架上设置工作台,所述工作台上设置有用于固定不锈钢内桶的转盘,以及驱动所述转盘转动的第一驱动机构,在转盘的任一侧设置有固定于工作台上的用于对不锈钢内桶进行缩口加工的旋铆收口机构,以及用于驱动旋铆收口机构沿转盘径向移动的进给机构,其特征在于:所述机架上还设有一置于转盘上方的涨模组件及与所述第一驱动机构联动的用于驱动涨模组件转动的第二驱动机构,在机架上设置有用于驱动涨模组件沿转盘轴向上下运动的伸缩调节机构,所述旋铆收口机构包括旋铆支架,沿转盘的轴线方向在旋铆支架上分别设有用于对不锈钢内桶的两开口处进行收口的两个旋铆头,所述每个旋铆头包括两个用于将不锈钢内桶的桶壁自桶体分别向两个桶口方向旋转压紧在塑料部件的连接凸台上的成型压板,所述两个成型压板的一端部相互靠近形成旋铆端,旋铆端内形成一用于旋铆时容纳塑料部件的连接凸台的旋铆成型区,在旋铆头上设置有用于调节成型压板沿连接凸台的径向移动并将桶壁完全压接并包覆于连接凸台上的气动调节机构。

2.根据权利要求1所述的滚筒洗衣机不锈钢内桶旋铆收口成型机,其特征是:所述成型压板包括固定成型压板及活动成型压板,所述固定成型压板通过固定垫板固定在横向支撑板上,活动成型压板连接活动垫板,气动调节机构包括一与活动垫板相连的可沿横向支撑板滑动配合的活动板,在活动板与横向支撑板之间设置有用于驱动活动板沿横向支撑板横向移动并带动活动成型压板运动的气缸。

3.根据权利要求2所述的滚筒洗衣机不锈钢内桶旋铆收口成型机,其特征是:所述活动板与横向支撑板之间设置有辅助活动板移动的导向板。

4.根据权利要求2所述的滚筒洗衣机不锈钢内桶旋铆收口成型机,其特征是:所述活动板与横向支撑板之间设置有用于控制气缸推动活动板移动稳定性的旋转导向片,所述旋转导向片的一端与活动板转动连接,另一端与横向支撑板转动连接。

5.根据权利要求1所述的滚筒洗衣机不锈钢内桶旋铆收口成型机,其特征是:所述进给机构包括设于旋铆支架上的横向进给板,两旋铆头分别固定于横向进给板的上部及下部,在旋铆支架上固定丝母,横向进给板上通过第一轴承设置有与丝母配合的丝杠,以及驱动丝杠转动的第一伺服电机。

6.根据权利要求1所述的滚筒洗衣机不锈钢内桶旋铆收口成型机,其特征是:第一驱动机构包括一竖向设置的传动轴,在传动轴的底部通过第二轴承连接有第一主动齿轮,所述转盘通过转轴及第三轴承固定在工作台上,在转轴上连接有与第一主动齿轮啮合的驱动转盘转动第一从动齿轮,在传动轴的顶部设置有固定于机架上的第二伺服电机。

7.根据权利要求6所述的滚筒洗衣机不锈钢内桶旋铆收口成型机,其特征是:所述第二驱动机构包括设于涨模组件上的第三轴承及第二从动齿轮,在传动轴上设置有与第二从动齿轮啮合的第二主动齿轮。

8.根据权利要求1所述的滚筒洗衣机不锈钢内桶旋铆收口成型机,其特征是:所述伸缩调节机构包括一沿机架竖向移动的气动伸缩板,所述涨模组件设于气动伸缩板上,在气动伸缩板上设置有驱动气动伸缩板运动驱动气缸。

9.根据权利要求1所述的滚筒洗衣机不锈钢内桶旋铆收口成型机,其特征是:所述涨模组件包括一设置于转动杆末端的主涨模体,在主涨模体的上端设置有辅助涨模体,所述转动杆的顶部设置有用于驱动主涨模体及辅助涨模体涨紧的第三伺服电机。
