专利号: 2016200187811
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:无效专利
专利领域: 医学或兽医学;卫生学
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种足温检测系统,其特征在于,所述足温检测系统包括用于放置用户双足的本体、用于检测双足同一位置温度的检测器以及用于根据所述检测器检测的数据输出足温状态的控制模块,所述检测器包括设于所述本体左足对应区域的第一金属电极片和第二金属电极片,以及设于所述本体右足对应区域的第三金属电极片和第四金属电极片;所述第一金属电极片和第二金属电极片形成第一热电偶,所述第三金属电极片和第四金属电极片形成第二热电偶;所述控制模块分别与所述第一热电偶和第二热电偶连接,根据第一热电偶和第二热电偶形成的电动势输出足温状态信息。

2.如权利要求1所述的足温检测系统,其特征在于,所述第一金属电极片与所述第三金属电极片为同一金属材料制成的;所述第二金属电极片与所述第四金属电极片为同一金属材料制成的。

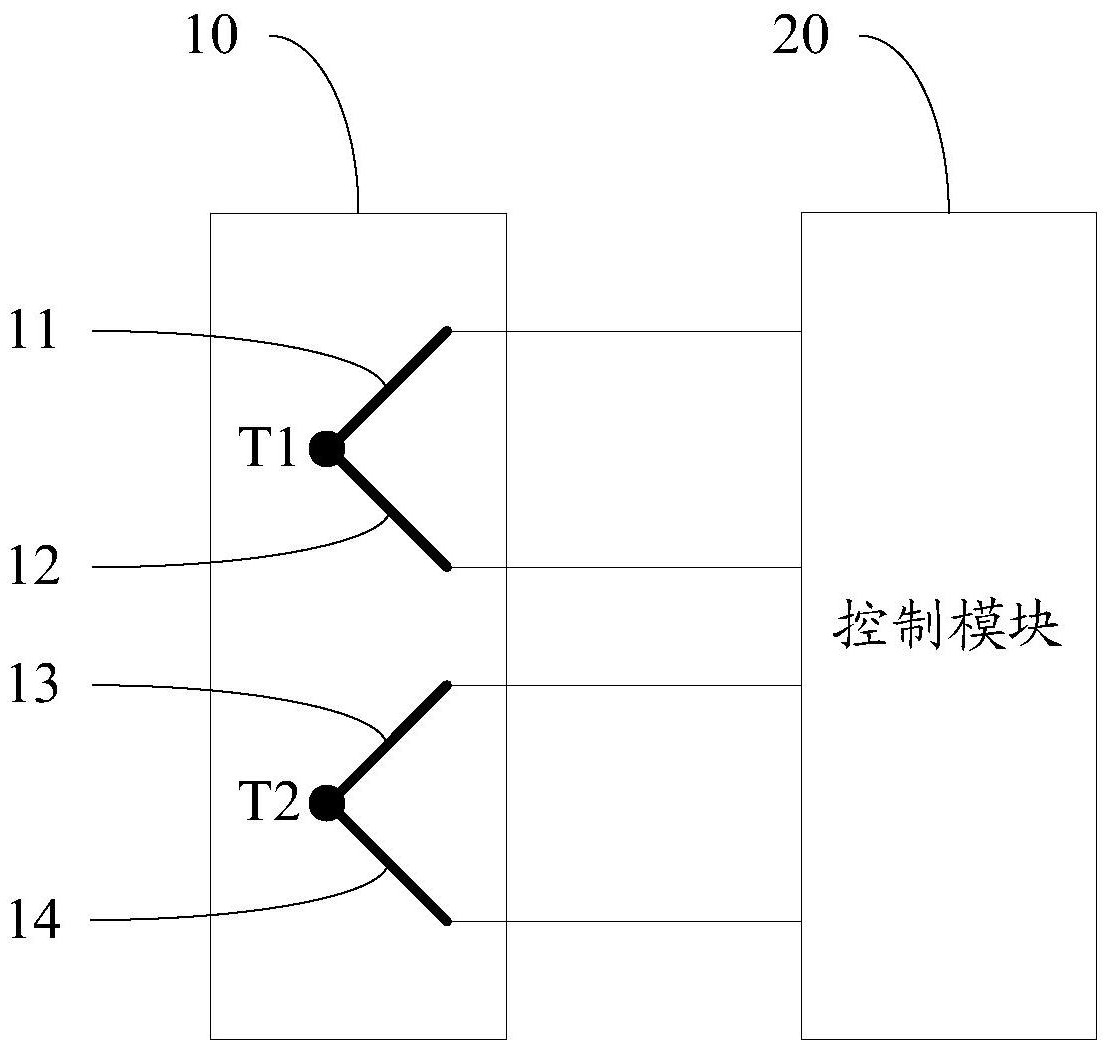

3.如权利要求2所述的足温检测系统,其特征在于,所述第一金属电极片的一端与所述第二金属电极片的一端连接,另一端与所述控制模块连接;所述第二金属电极片的另一端与所述控制模块连接;所述第三金属电极片的一端与所述第四金属电极片的一端连接,另一端与所述控制模块连接;所述第四金属电极片的另一端与所述控制模块连接。

4.如权利要求2所述的足温检测系统,其特征在于,所述第一金属电极片的一端与所述第二金属电极片的一端连接,另一端与所述控制模块连接;所述第二金属电极片的另一端与第四金属电极片的一端连接;所述第三金属电极片的一端与所述第四金属电极片的另一端连接,另一端与所述控制模块连接。

5.如权利要求1所述的足温检测系统,其特征在于,所述本体为电子秤、足部护理仪器、鞋、鞋垫、袜子或地毯。

6.如权利要求1至5中任一项所述的足温检测系统,其特征在于,所述足温检测系统还包括无线输出模块,所述无线输出模块与所述控制模块电连接,用于根据将所述足温状态信息输出至外部设备;所述无线输出模块为WIFI装置、蓝牙装置或ZIGBEE装置。

7.如权利要求1至5中任一项所述的足温检测系统,其特征在于,所述足温检测系统还包括显示模块,所述显示模块与所述控制模块电连接,用于显示所述足温状态信息;所述显示模块包括LCD显示屏装置、LED显示屏装置、CRT投影装置、LCD投影装置、LCOS投影装置或DLP投影装置。

8.如权利要求1至5中任一项所述的足温检测系统,其特征在于,所述足温检测系统还包括发光模块,所述发光模块与所述控制模块电连接,用于根据所述足温状态信息改变发光状态;所述发光模块包括LED发光装置、激光发光装置或荧光装置。

9.如权利要求1至5中任一项所述的足温检测系统,其特征在于,所述足温检测系统还包括声音提示模块,所述声音提示模块与所述控制模块电连接,用于根据所述足温状态信息输出对应的语音提示信息;所述声音提示模块包括蜂鸣器装置或扬声器装置。

10.如权利要求1至5中任一项所述的足温检测系统,其特征在于,所述足温检测系统还包括动力模块,所述动力模块与所述控制模块电连接,用于根据所述足温状态信息进入相应的工作状态;所述动力模块包括振动装置、电磁装置或电动机装置。
