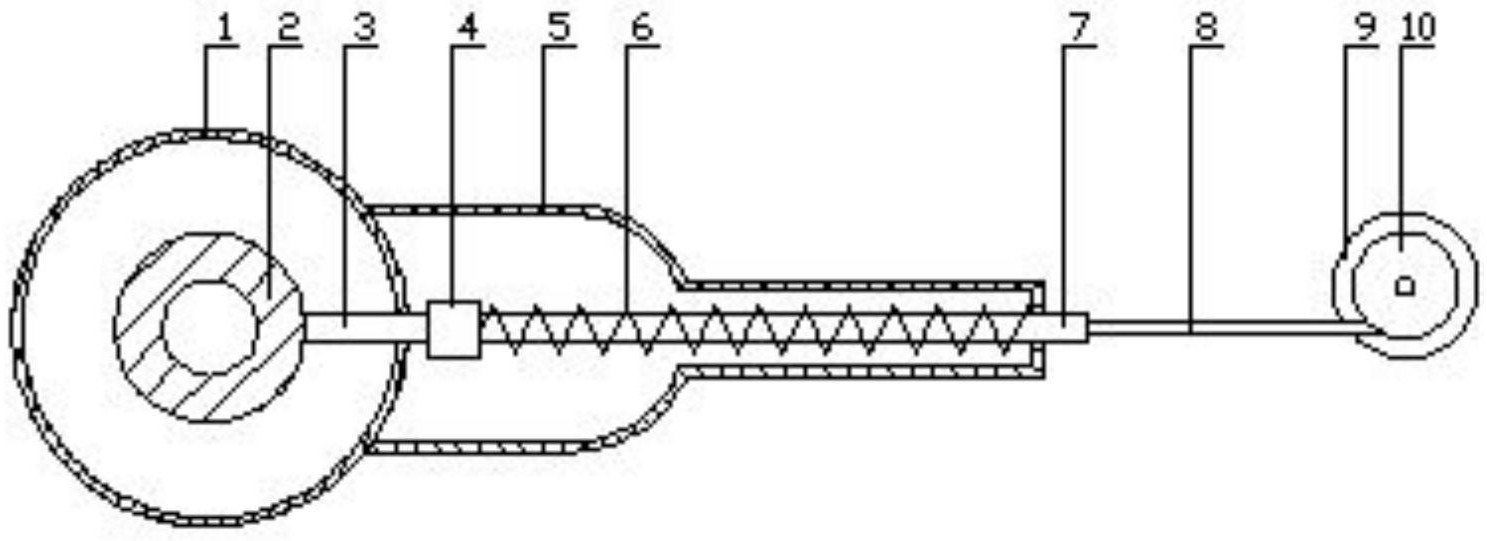

1.一种柴油机颗粒捕集器分区捕集装置,其特征在于:包括捕集器套筒(1)、挡环(2)、拉杆和保护壳(5);所述捕集器套筒(1)的侧壁设置有用于通过挡环(2)的环槽(11),环槽(11)与捕集器套筒(1)的轴线垂直;所述挡环(2)的内径和外径分别为捕集器套筒(1)直径的1/4和1/2;挡环(2)位于捕集器套筒(1)内,挡环(2)与捕集器套筒(1)同轴;所述保护壳(5)一端固定在捕集器套筒(1)外侧,另一端设置有气密封装置;所述拉杆一端连接挡环(2),另一端贯通保护壳(5);挡环(2)在拉杆作用下可在捕集器套筒(1)和保护壳(5)之间来回移动。
2.根据权利要求1所述的柴油机颗粒捕集器分区捕集装置,其特征在于:所述保护壳(5)包括圆壳和圆筒;圆壳一端固定在捕集器套筒(1)的外侧,另一端连接圆筒;所述气密封装置位于圆筒内。
3.根据权利要求1所述的柴油机颗粒捕集器分区捕集装置,其特征在于:所述拉杆包括内拉杆(3)、套杆(4)和外拉杆(7);内拉杆(3)一端连接挡环(2),另一端通过套杆(4)连接外拉杆(7)的一端,外拉杆(7)的另一端贯通保护壳(5);套杆(4)的直径大于所述环槽(11)的宽度。
4.根据权利要求3所述的柴油机颗粒捕集器分区捕集装置,其特征在于:所述套杆(4)设置有内螺纹,内拉杆(3)和外拉杆(7)与套杆(4)连接端均设置有与之配合的螺杆。
5.根据权利要求4所述的柴油机颗粒捕集器分区捕集装置,其特征在于:所述外拉杆(7)上设置有弹簧(6);弹簧(6)一端顶住套杆(4),另一端顶住保护壳(5)内侧。
6.根据权利要求1所述的柴油机颗粒捕集器分区捕集装置,其特征在于:还包括电机(9)和绞绳轮(10);电机(9)连接到绞绳轮(10);所述拉杆通过缆绳(8)连接到绞绳轮(10);
缆绳(8)的长度不小于0.75倍捕集器套筒(1)内径。
7.根据权利要求6所述的柴油机颗粒捕集器分区捕集装置,其特征在于:所述保护壳(5)与捕集器套筒(1)为焊接连接;所述拉杆与挡环(2)为焊接连接,拉杆与缆绳(8)为捆绑连接。
