专利号: 2016200422968
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:无效专利
专利领域: 计算;推算;计数
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

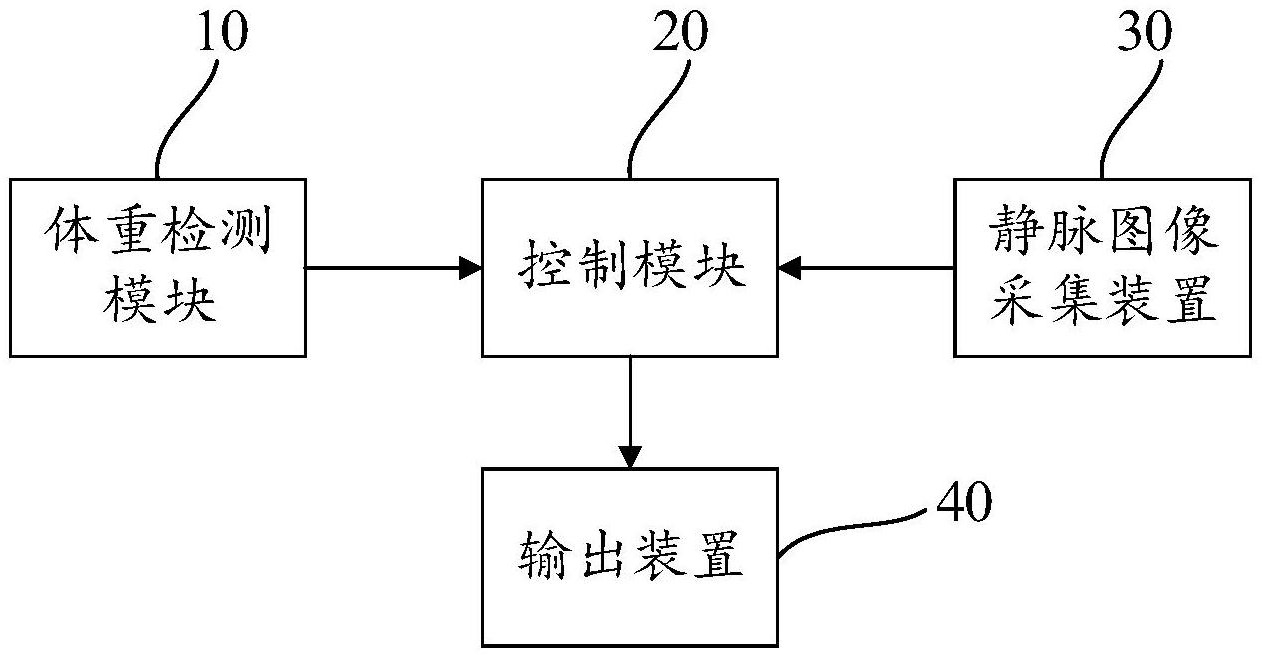

1.一种静脉识别健康管理系统,包括用于放置双足的座体及用于检测人体重量数据的体重检测模块和/或用于检测人体体脂数据的体脂检测模块,其特征在于,所述静脉识别健康管理系统还包括至少一个用以采集足底静脉图像数据的静脉图像采集装置、用以根据静脉图像采集装置发送的足底静脉图像数据、根据体重检测模块发送的人体重量数据和/或体脂检测模块发送的人体体脂数据得出相应用户以及对应的体重状态信息的控制模块以及输出体重状态信息的输出装置;

所述静脉图像采集装置包括安装于所述座体内且正对座体的足部放置区域设置的红外光源和图像采集器,所述红外光源用以向足底发射红外光,所述图像采集器采集根据反射的部分红外光形成足底静脉图像数据。

2.如权利要求1所述的静脉识别健康管理系统,其特征在于,所述红外光源的数量为至少两个,所述至少两个红外光源均匀分布于所述图像采集器的周侧。

3.如权利要求2所述的静脉识别健康管理系统,其特征在于,所述红外光源为近红外LED灯或近红外荧光灯。

4.如权利要求1所述的静脉识别健康管理系统,其特征在于,所述图像采集器为CCD传感器或CMOS传感器。

5.如权利要求1所述的静脉识别健康管理系统,其特征在于,所述静脉图像采集装置的数量有两个,所述两个静脉图像采集装置为用以采集左足足底的第一静脉图像采集装置及用以采集右足足底的第二静脉图像采集装置,所述第一静脉图像采集装置及第二静脉图像采集装置分别设置有至少两个红外光源。

6.如权利要求1至5中任一项所述的静脉识别健康管理系统,其特征在于,所述输出装置还包括无线输出模块,所述无线输出模块与所述控制模块电连接,用于根据将所述体重状态信息输出至外部设备;所述无线输出模块为WIFI装置、蓝牙装置或ZIGBEE装置。

7.如权利要求1至5中任一项所述的静脉识别健康管理系统,其特征在于,所述输出装置还包括显示模块,所述显示模块与所述控制模块电连接,用于显示所述体重状态信息;所述显示模块为LCD显示屏、LED显示屏、CRT投影仪、LCD投影仪、LCOS投影仪或DLP投影仪。

8.如权利要求1至5中任一项所述的静脉识别健康管理系统,其特征在于,所述输出装置还包括发光模块,所述发光模块与所述控制模块电连接,用于根据所述体重状态信息改变发光状态;所述发光模块包括LED发光单元、激光发光单元或荧光单元。

9.如权利要求1至5中任一项所述的静脉识别健康管理系统,其特征在于,所述输出装置还包括声音提示模块,所述声音提示模块与所述控制模块电连接,用于根据所述体重状态信息输出对应的语音提示信息;所述声音提示模块为蜂鸣器装置或扬声器装置。

10.如权利要求1至5中任一项所述的静脉识别健康管理系统,其特征在于,所述输出装置还包括动力模块,所述动力模块与所述控制模块电连接,用于根据所述体重状态信息进入相应的工作状态;所述动力模块为振动装置、电磁装置或电动机装置。
