专利号: 2016200492782
申请人: 西南交通大学
专利类型:实用新型
专利状态:无效专利
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

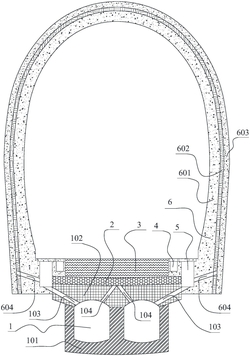

1.适用于富水岩石地层中隧道底部的排水结构,其特征在于,在隧道底部设置岩石凹槽中的排水槽(1),排水槽由主体槽段(101)、上部扣板(102)及设置在上部扣板内的多个泄水孔构成;在上部扣板(102)上部铺设保温层(2);隧道底板(3)设置在保温层(2)的上部;在隧道底板(3)的左右两侧端部对称设置电缆槽(4)和汇水沟(5);电缆槽(4)紧贴隧道底板(3)的左右端部,汇水沟(5)紧邻隧道衬砌(6);隧道衬砌(6)由内层衬砌(601)、中间隔水层(602)、外层衬砌(603)构成,泄水孔(604)与汇水沟(5)相通;排水结构以隧道中心线左右对称。

2.如权利要求1所述的适用于富水岩石地层中隧道底部的排水结构,其特征在于:所述电缆槽(4)、汇水沟(5)和隧道衬砌(6)共同形成一个整体结构。

3.如权利要求1所述的适用于富水岩石地层中隧道底部的排水结构,其特征在于:所述上部扣板(102)的两侧端部设置有泄水孔(103),在上部扣板(102)的中间部位设置有泄水孔(104);泄水孔(103)和泄水孔(104)均贯穿上部扣板(102);上部扣板(102)的泄水孔(103)的一端与汇水沟(5)相连通,另外一端与主体槽段(101)相连通;泄水孔(104)的一端与主体槽段(101)相连通,另外一端与隧道保温层(2)的底面相接。

4.如权利要求1所述的适用于富水岩石地层中隧道底部的排水结构,其特征在于:所述排水槽(1)至少有一孔排水主体槽段,其横截面可呈矩形、方形或圆形;所述的上部扣板(102)的上表面(10201)呈凹陷的斜面,下部表面(10202)的形状与排水主体槽段(101)的上部内轮廓一致。

5.如权利要求1所述的适用于富水岩石地层中隧道底部的排水结构,其特征在于:所述隧道衬砌(6)由内层衬砌(601)、中间隔水层(602)、外层衬砌(603)和泄水孔(604)组成,衬砌(6)沿隧道中心线左右对称设置;泄水孔(604)设置在衬砌(6)左右两侧底部的拱脚处,泄水孔(604)贯穿内层衬砌(601),其一端与中间隔水层(602)相接,另外一端与汇水沟(5)相连通。

6.如权利要求1所述的适用于富水岩石地层中隧道底部的排水结构,其特征在于:所述的电缆槽(4)和汇水沟(5)可沿隧道中心线左右对称设置,也可单侧设置,具体可根据隧道的用途和地下水的发育程度加以确定;当所述的汇水沟(5)在隧道内单侧设置时,可将无汇水沟一侧的泄水孔(103)和泄水孔(604)合并成为一个孔,以确保地下水能顺利流入到排水槽(1)内。

7.如权利要求1所述的适用于富水岩石地层中隧道底部的排水结构,其特征在于:所述排水槽(1)、隧道底板(3)、电缆槽(4)、汇水沟(5)和隧道内层衬砌(601)用素混凝土或钢筋混凝土现场浇筑或预制构成;保温层(2)用发泡聚苯乙烯材料、橡胶、泡沫混凝土等构成;隔水层(602)由高分子防水卷材或麻丝填筑构成;外层衬砌(603)由喷射混凝土、喷射纤维混凝土、相应的型钢拱架及钢筋格栅构成。

8.如权利要求1所述的适用于富水岩石地层中隧道底部的排水结构,其特征在于:所述隧道衬砌(6)内的泄水孔(604)沿隧道轴线方向上的间距和孔径与排水槽(1)上的泄水孔(103)对应设置,其间距错开设置,具体间距和孔径可根据地下水流量经过计算加以确定。
