专利号: 2016201027792
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种滤芯,其特征在于,包括:

外滤壳;

内滤壳,所述内滤壳设在所述外滤壳内,所述内滤壳内设有滤材以对原水进行过滤,所述内滤壳与所述外滤壳之间限定出外流道,所述内滤壳的底部具有第一过水通孔,所述内滤壳的顶部具有与所述外流道连通的第二过水通孔,其中,原水从所述第一过水通孔进入所述内滤壳内进行过滤并通过所述第二过水通孔排出至所述外流道,或者,原水通过所述外流道从所述第二过水通孔进入所述内滤壳内进行过滤并通过所述第一过水通孔排出。

2.根据权利要求1所述的滤芯,其特征在于,所述第二过水通孔为多个且在所述内滤壳的周向上均匀地间隔开。

3.根据权利要求1所述的滤芯,其特征在于,所述第二过水通孔处设有滤网。

4.根据权利要求1所述的滤芯,其特征在于,所述内滤壳的内底壁上设有在所述内滤壳的周向上间隔开分布的多个第一筋条。

5.根据权利要求1所述的滤芯,其特征在于,所述外滤壳的内周壁上设有在所述外滤壳的周向上间隔开分布的多个第二筋条。

6.根据权利要求1所述的滤芯,其特征在于,所述滤芯进一步包括:第一阀门,所述第一阀门设在所述内滤壳内且用于控制所述第一过水通孔的开闭。

7.根据权利要求6所述的滤芯,其特征在于,所述第一阀门包括:移动件,所述移动件可移动地设在所述内滤壳内;以及

第一弹性件,所述第一弹性件设在所述内滤壳内以常推动所述移动件关闭所述第一过水通孔。

8.根据权利要求7所述的滤芯,其特征在于,所述移动件包括:移动杆和设在所述移动杆底部的密封垫。

9.根据权利要求1所述的滤芯,其特征在于,所述滤芯进一步包括:过水轮,所述过水轮设在所述内滤壳内且位于所述第一过水通孔的上方,所述过水轮上具有在所述内滤壳的周向上间隔开分布的多个过水孔。

10.根据权利要求1所述的滤芯,其特征在于,所述外滤壳的底壁中心具有第三过水通孔,所述外滤壳的内底壁上具有在所述外滤壳的周向上间隔开且由所述外滤壳的外周边缘向所述第三过水通孔方向延伸的多个分水流道。

11.根据权利要求10所述的滤芯,其特征在于,在所述外滤壳的径向上沿着从外向内的方向,每个所述分水流道的底壁均构造成倾斜向下延伸的斜面。

12.根据权利要求1-11中任一项所述的滤芯,其特征在于,所述内滤壳与所述外滤壳之间设有用于通断所述外流道的第二阀门。

13.根据权利要求12所述的滤芯,其特征在于,所述内滤壳的底部具有向下延伸的第一延伸筒段,所述外滤壳的底部具有向下延伸且套设在所述第一延伸筒段外的第二延伸筒段,所述第二阀门包括:套筒段,所述套筒段套设在所述第一延伸筒段外且位于所述第二延伸筒段内;

端环段,所述端环段连接在所述套筒段的顶端且在止抵所述外滤壳的底壁的密封位置和远离所述外滤壳的底壁的避让位置之间可移动。

14.根据权利要求13所述的滤芯,其特征在于,所述第二延伸筒段顶端具有在所述第二延伸筒段的周向上间隔开且朝向所述第二延伸筒段中心轴线方向延伸的多个限位齿,所述多个限位齿之间限定出多个交替设置的装配槽和过水槽,所述套筒段包括周向间隔开分布的多个弧形板,所述多个弧形板对应配合在多个所述装配槽内。

15.根据权利要求14所述的滤芯,其特征在于,所述第二延伸筒段内具有环形的储水腔,所述储水腔与所述外流道连通,每个所述过水槽的底壁均向下凹至低于所述储水腔的内环侧壁的上表面以将所述储水腔与所述第二延伸筒段的内腔连通。

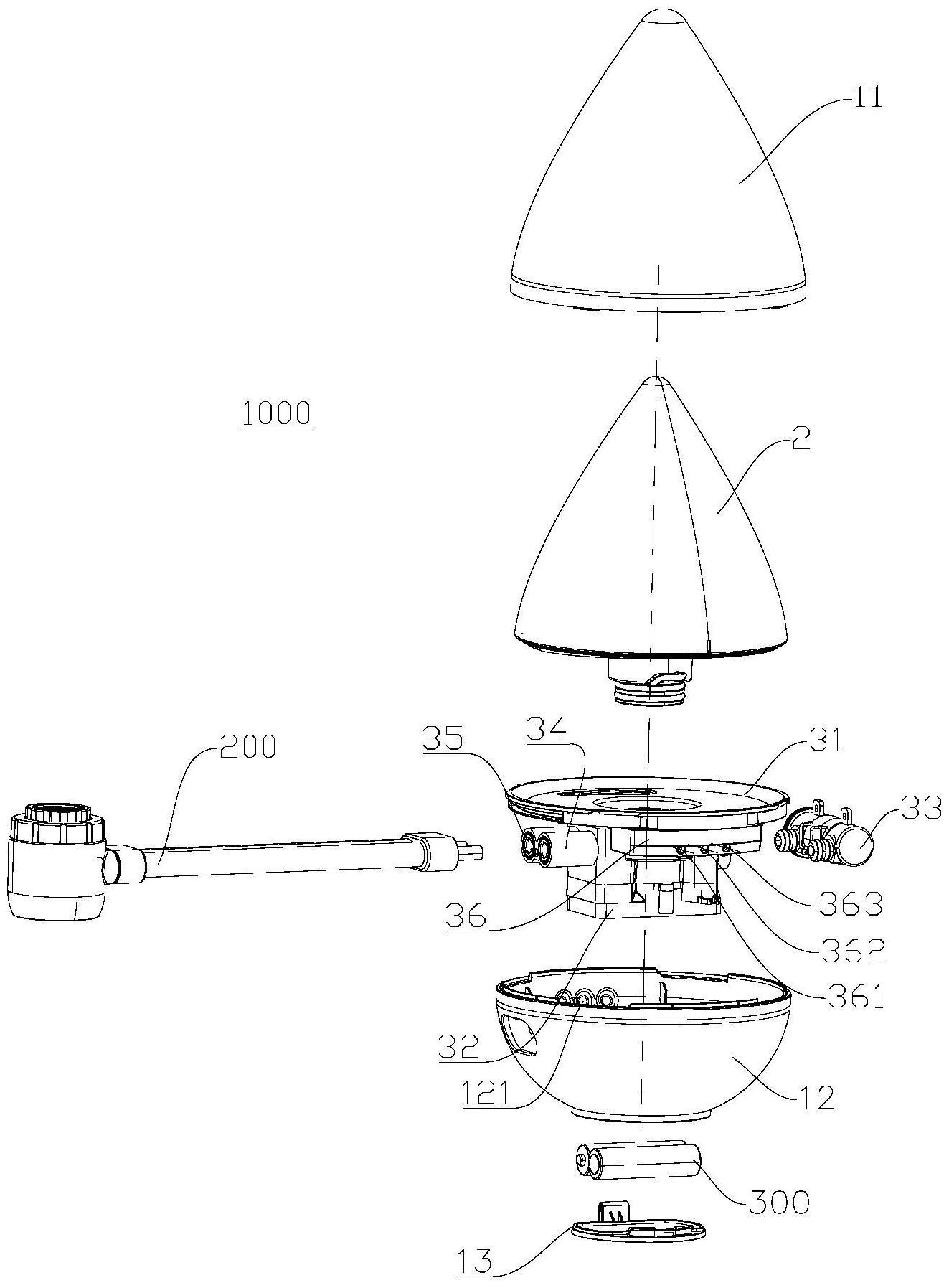

16.一种水处理装置,其特征在于,包括根据权利要求1-15中任一项所述的滤芯。
