专利号: 2016202463854
申请人: 朱熹
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

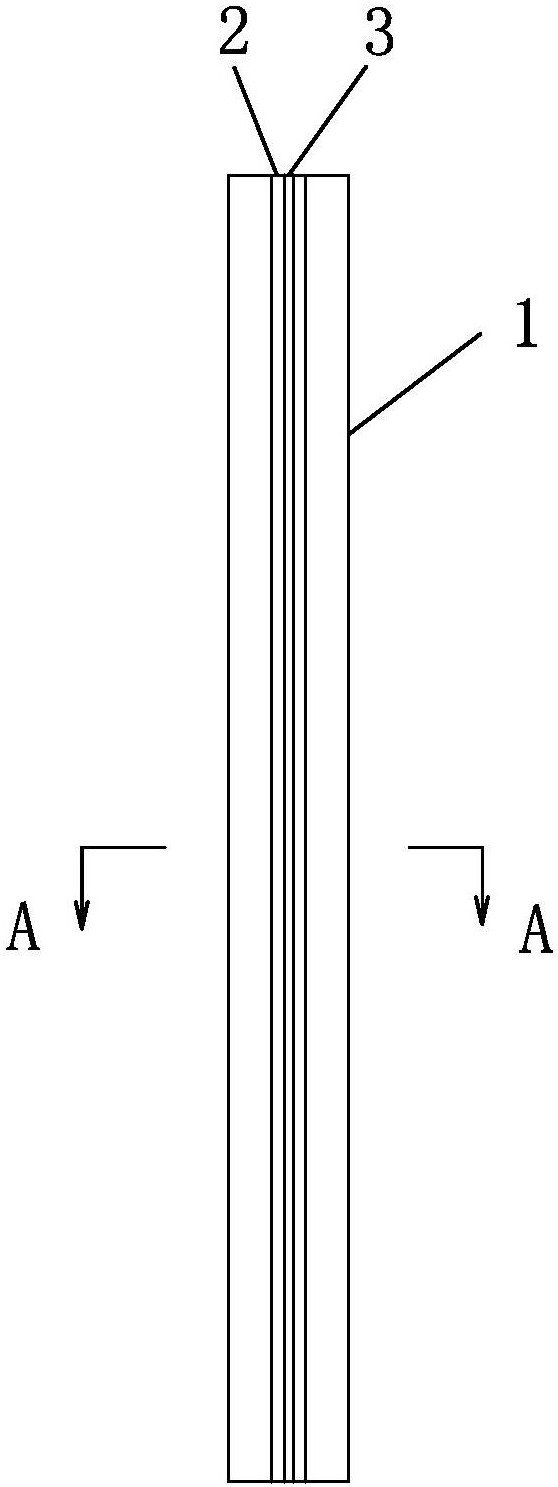

1.一种垂直/直立种植塔,包括可悬置或直立于支架上的条形塔体(1),塔体(1)为两端开口的空腔体,腔体内填充吸水棉(1);塔体(1)的截面呈四边形,前侧壁上具有贯通侧壁的条形槽(4),其特征在于:面对条形槽(4)的吸水棉(1)侧壁上设置扩充槽,扩充槽内设置填充棉(3);吸水棉(1)、填充棉(3)均为可压缩的弹性体,且在相同压力下,填充棉(3)比吸水棉(1)的收缩空间大。

2.根据权利要求1所述的垂直/直立种植塔,其特征在于:所述的填充棉(3)朝向条形槽(4)一侧的侧壁上设置种植槽。

3.根据权利要求1所述的垂直/直立种植塔,其特征在于:填充棉(3)厚度不小于0.5cm。

4.根据权利要求1或2或3所述的垂直/直立种植塔,其特征在于:所述的立架包括底座(5)、上盖(6)以及支撑体(7);底座(5)、上盖(6)均为条形体,其中上盖(6)为下侧开口的中空结构,底座(5)为上侧开口、可容置溶液的槽形结构;若干个塔体(1)两端分别插入底座、上盖(6)内。

5.根据权利要求4所述的垂直/直立种植塔,其特征在于:在上盖(6)内的塔体(1)端部两侧,设置有上隔板(9),上隔板(9)一端面具有弧形孔,另一端面具有下部内倾的斜面;上盖(6)的后缘内壁设有凸起(64),凸起(64)顶面呈圆弧形;上盖(6)的前缘(62)向内再向上弯折形成勾部(63),勾部(63)呈根部向上盖(6)后缘拱起的结构;上隔板(9)的弧形孔端扣在凸起(64)上并与之构成转动连接,斜面端搭接在勾部(63)的外侧壁上。

6.根据权利要求5所述的垂直/直立种植塔,其特征在于:所述的勾部(63)的外侧壁为外凸的弧形面。

7.根据权利要求4所述的垂直/直立种植塔,其特征在于:在底座(5)内的塔体(1)端部两侧,设置有下隔板(8);底座(5)具有前壁(51)、后壁(52)、支撑壁(53);下隔板(8)底部抵靠在支撑壁(53)顶端,后部设有槽并通过该槽卡入后壁(52)。

8.根据权利要求7所述的垂直/直立种植塔,其特征在于:前壁(51)的顶部向槽内弯折构成斜立面(54),下隔板(8)的前部抵靠在斜立面(54)内侧。
