专利号: 2016205235953
申请人: 南昌理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

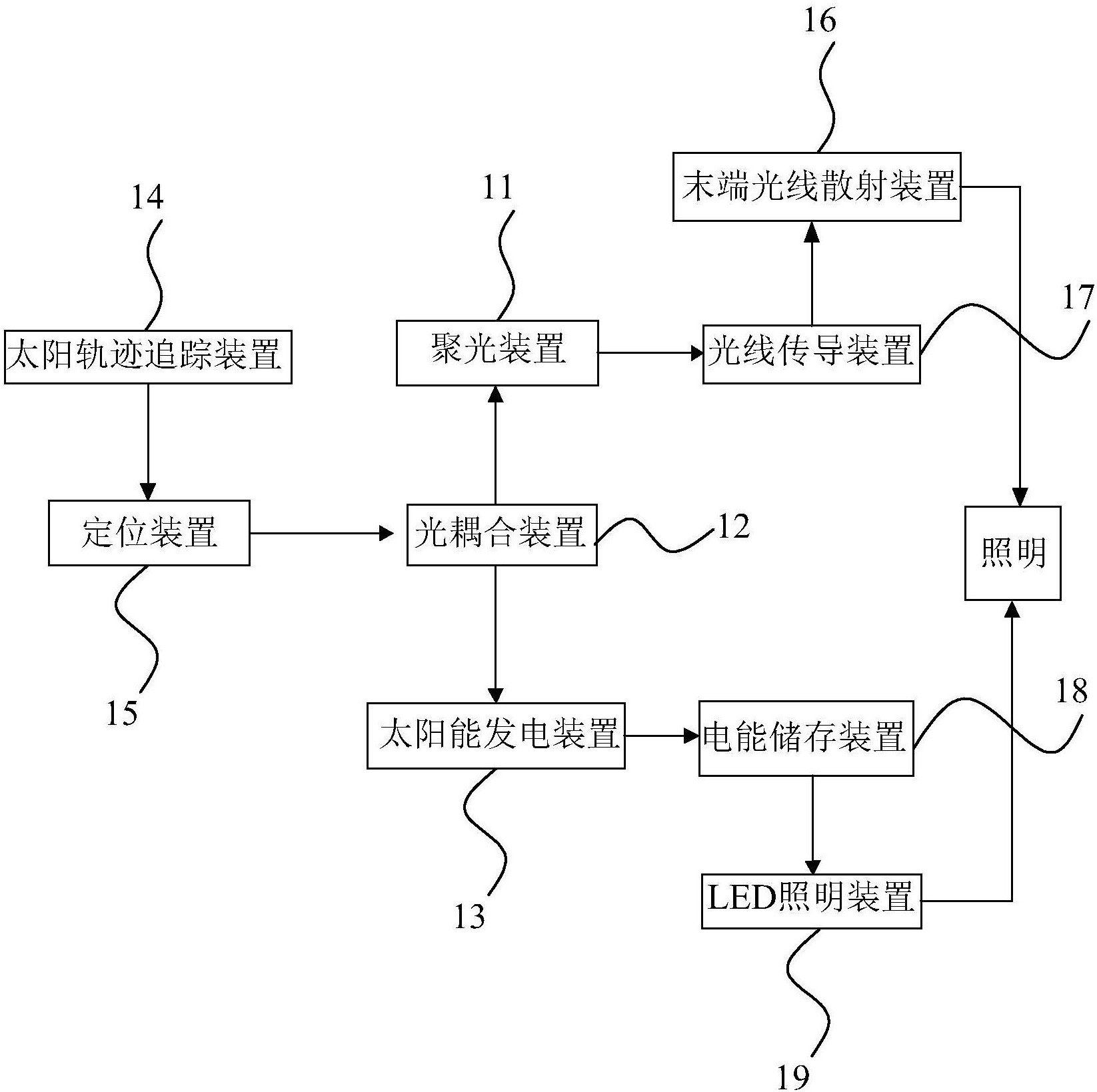

1.一种光纤互补式照明系统,其特征在于,包括聚光装置、光耦合装置、太阳能发电装置、太阳轨迹追踪装置、定位装置、末端光线散射装置、光线传导装置、电能储存装置以及LED照明装置,所述太阳轨迹追踪装置与所述定位装置固定连接,所述光耦合装置的输入端与所述定位装置相连,所述光耦合装置的输出端分别连接所述聚光装置以及所述太阳能发电装置,所述光线传导装置介于所述聚光装置与所述末端光线散射装置之间,所述电能储存装置介于所述太阳能发电装置与所述LED照明装置之间,所述太阳轨迹追踪装置包括太阳光追踪器,所述太阳能发电装置包括太阳能电池板,所述末端光线散射装置包括漫射器,所述聚光装置包括聚光镜。

2.根据权利要求1所述的光纤互补式照明系统,其特征在于,所述聚光镜为玻璃镜面聚光镜、陶瓷镜面聚光镜或金属镜面聚光镜中的一种。

3.根据权利要求1所述的光纤互补式照明系统,其特征在于,所述光线传导装置包括光导光纤,所述光导光纤的中心为光导纤芯,所述光导光纤的外层设有塑胶保护层。

4.根据权利要求1所述的光纤互补式照明系统,其特征在于,所述太阳光追踪器包括模板、太阳光感应器以及驱动电机,所述太阳光感应器位于所述模板的中间位置。

5.根据权利要求1所述的光纤互补式照明系统,其特征在于,所述太阳能电池板的材料为单晶硅、多晶硅或非晶硅中的一种。

6.根据权利要求1所述的光纤互补式照明系统,其特征在于,所述漫射器的底部设有不规则棱镜。
