专利号: 2016205909547
申请人: 镇江市高等专科学校
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

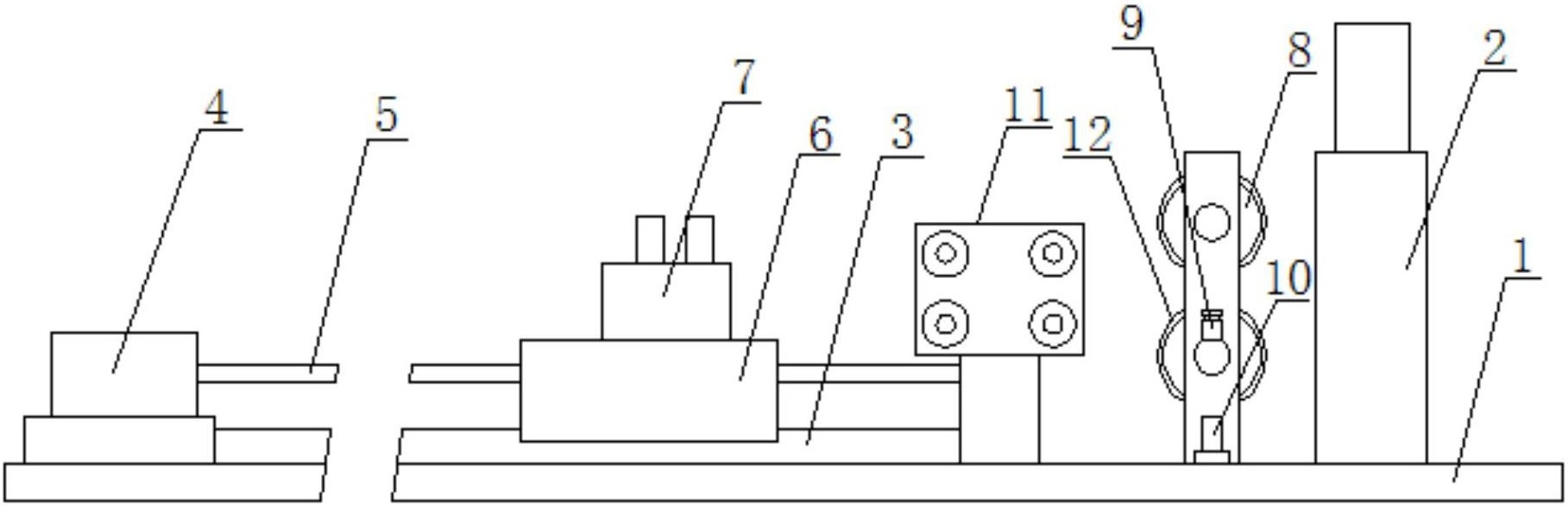

1.一种汽车车窗升降螺杆生产用切割装置,包括:机座(1)、切割机(2)、导轨(3)、电机(4)、螺旋杆(5)、滑板(6)、固定器(7)、压轮(8)、信号发射器(9)、信号接收器(10),其特征在于:所述的切割机(2)安装在机座(1)的末端,所述的导轨(3)水平铺设在机座(1)上,所述的电机(4)固接在机座(1)前部,所述的螺旋杆(5)通过轴承座安装在机座(1)上,位于两导轨(3)之间,所述的滑板(6)滑动连接在导轨(3)上,且滑板(6)底部通过螺纹圈与螺旋杆(5)连接,所述的固定器(7)安装在滑板(6)顶部,所述的压轮(8)为两个,通过支撑架安装在机座(1)上,位于切割机(2)前部,所述的信号发射器(9)固接在压轮(8)的转轴侧面,所述的信号接收器(10)安装在机座(1)上,位于压轮(8)转轴的正下方,信号接收器(10)与信号发射器(9)相匹配,信号接收器(10)与电机(4)、切割机(2)通过信号线连接。

2.根据权利要求1所述的一种汽车车窗升降螺杆生产用切割装置,其特征在于:所述的压轮(8)前部设置有调直器(11),调直器(11)位于压轮(8)前部,所述的调直器(11)、固定器(7)、压轮(8)三者的轴线为同一水平直线。

3.根据权利要求1所述的一种汽车车窗升降螺杆生产用切割装置,其特征在于:所述的压轮(8)上套有橡胶圈(12),所述的橡胶圈(12)外侧开有波纹。
