专利号: 2016206175678
申请人: 西华大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

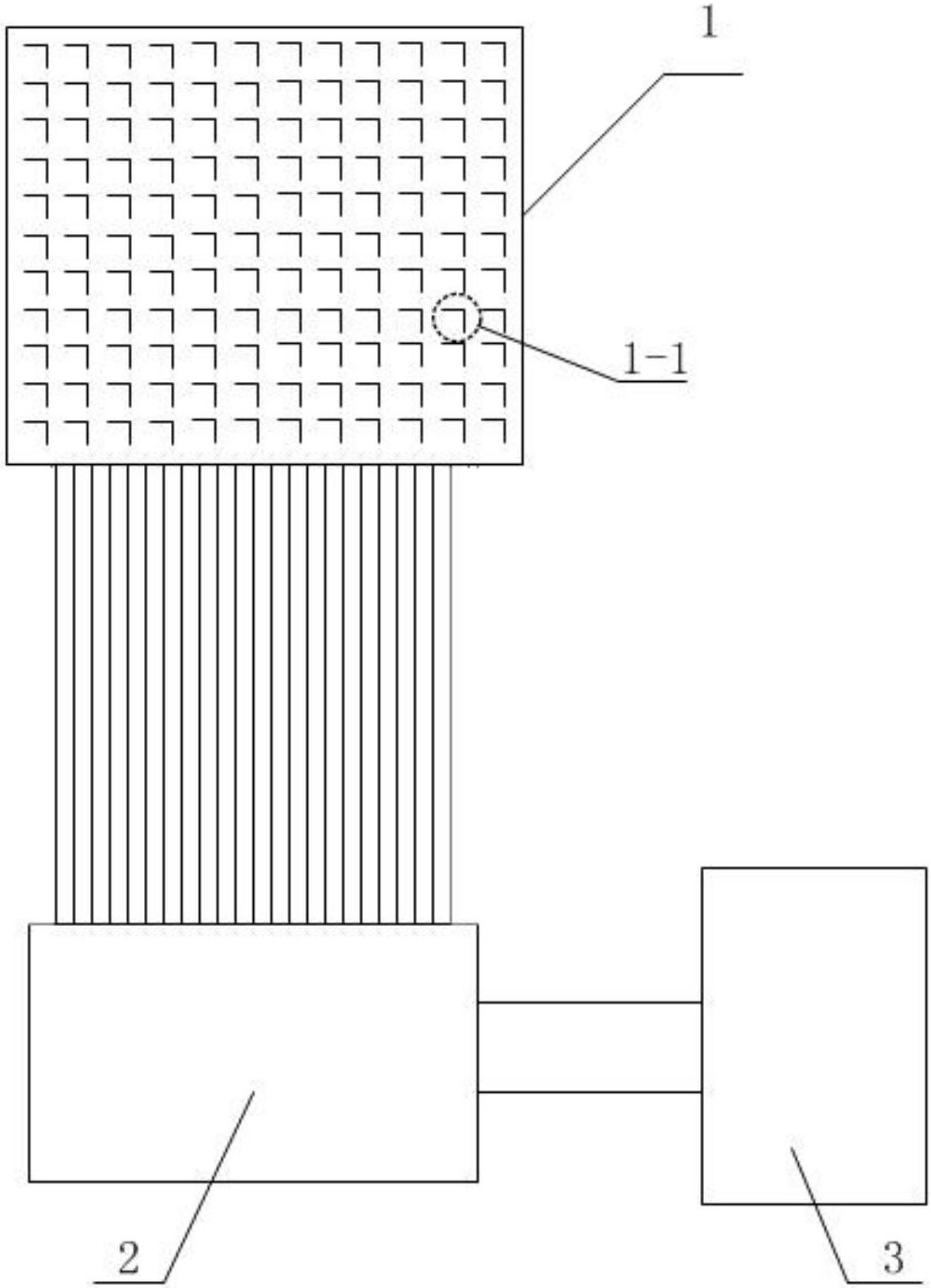

1.一种近壁面流速测量装置,其特征在于,所述装置由柔性薄膜(1)、多通道恒温控制器(2)以及计算机(3)构成,所述计算机(3)连接多通道恒温控制器(2),所述多通道恒温控制器(2)连接柔性薄膜(1),其中:所述柔性薄膜(1),其上表面印刷有测量元件(1-1)阵列,下表面印刷有供电线路(1-

2),测量元件(1-1)连接供电线路(1-2),所述测量元件(1-1)为电热丝(4);

所述多通道恒温控制器(2),用于为每一个测量元件(1-1)提供输出功率可控的电源,通过快速的输出功率调整,使测量元件(1-1)始终保持某一恒定温度;

所述计算机(3),用于计算和记录测量数据。

2.根据权利要求1所述的近壁面流速测量装置,其特征在于,所述柔性薄膜(1)的下表面上还粘接有一粘贴层(1-3),用于与被测物体表面粘贴。

3.根据权利要求1所述的近壁面流速测量装置,其特征在于,每一个测量元件(1-1)是由一对垂直分布的电热丝(4)组成。

4.根据权利要求1所述的近壁面流速测量装置,其特征在于,所述多通道恒温控制器(2)连接供电线路(1-2)。

5.根据权利要求1所述的近壁面流速测量装置,其特征在于,所述柔性薄膜(1)采用PET耐高温膜。

6.根据权利要求1所述的近壁面流速测量装置,其特征在于,所述柔性薄膜(1)厚度为

0.2mm~0.5mm。

7.根据权利要求1所述的近壁面流速测量装置,其特征在于,所述电热丝(4)的长度为

0.5mm~4mm,直径为1μm~10μm。

8.根据权利要求1所述的近壁面流速测量装置,其特征在于,所述电热丝(4)为材料为铂、钨或铂铑合金。

9.根据权利要求2所述的近壁面流速测量装置,其特征在于,所述粘贴层(1-3)由PET膜和粘合剂涂层组成,所述粘合剂涂层为可移水性压敏不干胶水涂层。

10.根据权利要求2所述的近壁面流速测量装置,其特征在于,所述粘贴层(1-3)的厚度为0.06mm~0.2mm。
