专利号: 201620759433X
申请人: 浙江杜马缝纫机股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 缝纫;绣花;簇绒
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

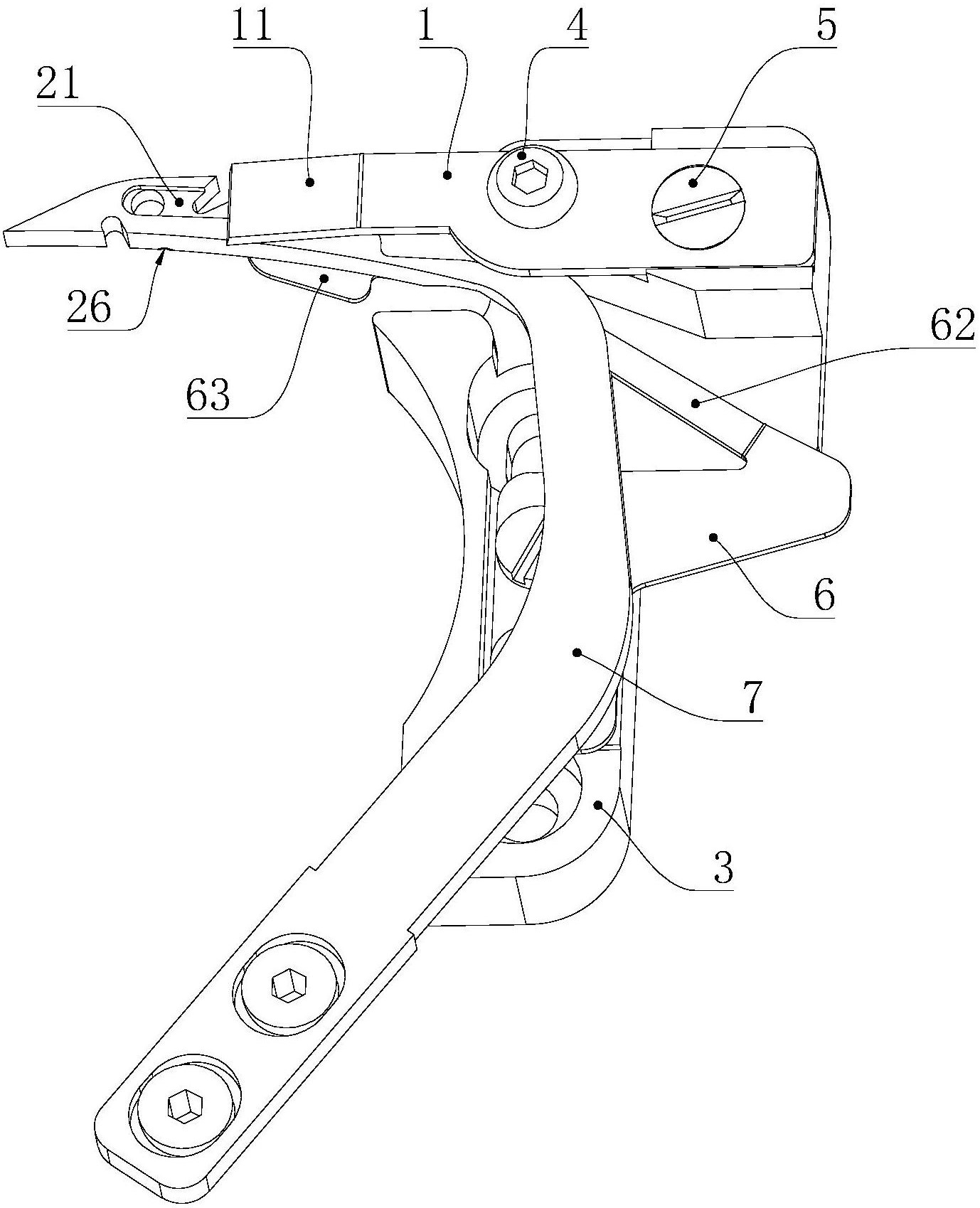

1.双针缝纫机的剪线结构,包括定刀和动刀,其特征在于:还包括可调节所述定刀的刀面与动刀的刀面相贴合抵靠程度的调节组件;

所述调节组件包括定刀座,所述定刀的尾部固定在所述定刀座上,定刀的中部设有可调节定刀刀面与动刀刀面抵靠松紧度的调节螺钉。

2.根据权利要求1所述的双针缝纫机的剪线结构,其特征在于:所述定刀的首部向动刀折弯形成折弯部,折弯部的前角形成刀刃,刀刃与动刀的刀面抵靠。

3.根据权利要求2所述的双针缝纫机的剪线结构,其特征在于:所述折弯部的折弯角度为115°-185°。

4.根据权利要求1或2或3所述的双针缝纫机的剪线结构,其特征在于:所述动刀的下端面抵接设置有弹性的抵杆。

5.根据权利要求4所述的双针缝纫机的剪线结构,其特征在于:所述抵杆包括固定部和弹性部,固定部固定在定刀座上,弹性部的一端向动刀的前端延伸并与动刀抵接,弹性部位于定刀折弯部的下方。

6.根据权利要求5所述的双针缝纫机的剪线结构,其特征在于:所述动刀的上表面上设置有贯通后沿的凹槽,所述凹槽内设置有通孔,通孔设置在凹槽的前端。

7.根据权利要求6所述的双针缝纫机的剪线结构,其特征在于:所述动刀上设置有连通凹槽的拉线口一和拉线口二,动刀的下表面上设置有连通拉线口二的溜线槽,所述溜线槽贯穿动刀的边沿。

8.根据权利要求7所述的双针缝纫机的剪线结构,其特征在于:所述通孔的前侧面与动刀的上表面的夹角小于或等于90度。

9.根据权利要求6或7或8所述的双针缝纫机的剪线结构,其特征在于:所述通孔的截面为任意曲线或/和线段形成的封闭曲线。
