专利号: 2016207615533
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 压力机
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

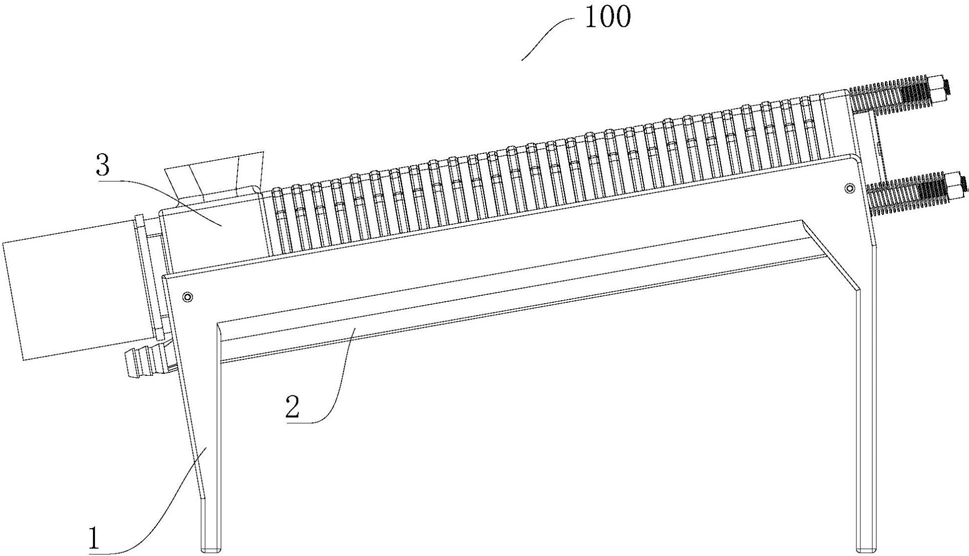

1.一种固液分离器,其特征在于,包括:

底座,所述底座上设有倾斜延伸的水箱,所述水箱上设有出水口;

箱体,所述箱体设在所述底座上且位于所述水箱的上方,所述箱体包括分离组件和驱动装置,所述分离组件包括交错设置的多个环形的动片和多个环形的静片,所述多个动片的内周壁和所述多个静片的内周壁限定出流动通道,多个所述静片相对所述底座静止,每个所述动片的相对侧壁设有动配合凸起,每个所述静片的朝向相应的动片的端面设有静配合凸起,所述箱体上设有与所述流动通道连通的进料口和出料口,所述驱动装置包括驱动组件和设在所述流动通道内的推动件,所述驱动组件与所述多个动片配合以驱动多个所述动片相对所述静片移动,所述推动件推动物料朝向所述出料口移动,每个所述动片静止时所述动配合凸起与所述静配合凸起接触,每个所述动片移动时所述动配合凸起与所述静配合凸起脱离。

2.根据权利要求1所述的固液分离器,其特征在于,所述推动件为螺杆。

3.根据权利要求2所述的固液分离器,其特征在于,所述驱动组件包括多个推动凸起,所述多个推动凸起与所述多个动片一一对应设置且每个所述推动凸起与相应的所述动片的内周壁接触以推动所述动片偏心转动,每个所述推动凸起设在所述推动件上且每个所述推动凸起在径向上延伸超出所述推动件的外螺纹的外周壁。

4.根据权利要求3所述的固液分离器,其特征在于,所述多个推动凸起分别设在所述推动件的外螺纹上。

5.根据权利要求3所述的固液分离器,其特征在于,所述多个推动凸起分别设在所述推动件的杆体上。

6.根据权利要求3所述的固液分离器,其特征在于,每个所述推动凸起在径向上延伸超出所述外螺纹的长度的取值范围为1.5mm-2mm。

7.根据权利要求1所述的固液分离器,其特征在于,所述出料口位于所述箱体的最高端的侧壁上。

8.根据权利要求1所述的固液分离器,其特征在于,所述动片的内周壁的直径大于所述静片的内周壁的直径。

9.根据权利要求8所述的固液分离器,其特征在于,所述动配合凸起到所述动片的内周壁的径向距离等于所述静配合凸起到所述静片的内周壁的径向距离。

10.根据权利要求1所述的固液分离器,其特征在于,每个所述动配合凸起的高度的取值范围为0.03mm-1mm,每个所述静配合凸起的高度的取值范围为0.03mm-1mm。
