专利号: 2016208387638
申请人: 绍兴职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

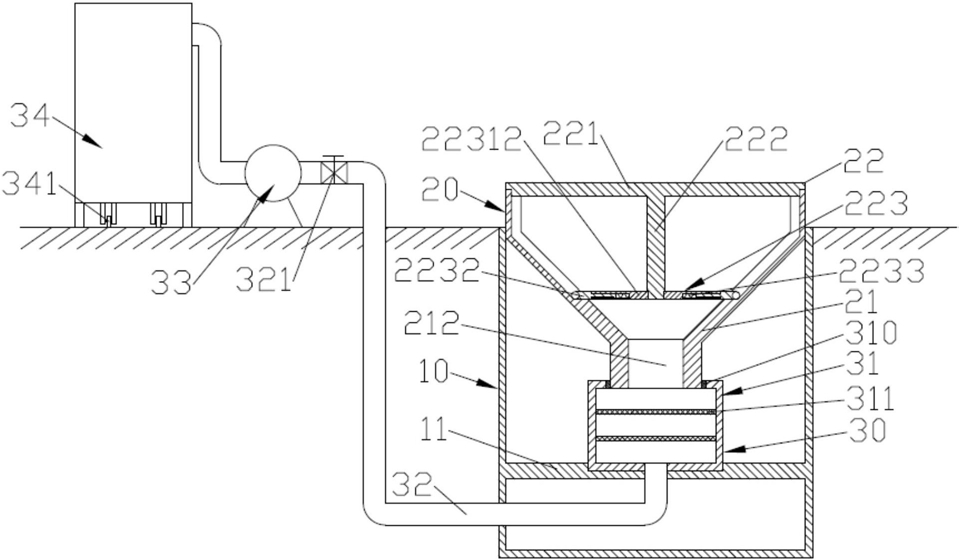

1.一种海绵城市的园林雨水利用系统,其特征在于:雨水利用系统包括管座(10)、管体(20)和集水装置(30);管座(10)为上端面开设有圆柱集水槽的圆柱体;管座(10)固定在地面之下并且管座(10)的上端面与地面平行;管体(20)包括底座(21)和顶盖(22);底座(21)由上部的圆环柱体和下部的漏斗组成;圆环柱体的外圆柱面的下部成型有螺纹;底座(21)通过圆环柱体的螺纹螺接在管座(10)的内侧壁上;底座(21)的内侧壁上开设有均匀分布的四个导向槽(211);底座(21)的圆环柱体的上端面均匀开设有左右贯穿的进水孔(213);进水孔(213)高出地面;底座(21)的漏斗下端成型口出水口(212);顶盖(22)包括上部的压板和下部的过滤装置(223);顶盖(22)自上而下插设在底座(21)内;管座(10)的内侧壁下部成型有安装板(11);集水装置(30)包括过滤罐(31)、集水管路(32)和集水罐(34);集水罐(34)设置在地面之上;过滤罐(31)安置在安装板(11)上;过滤罐(31)的上端面中心开设有连接孔;底座(21)的下端插设在连接孔内;集水管路(32)设置在过滤罐(31)和集水罐(34)之间;

集水管路(32)一端连接在过滤罐(31)的下端面中心、另一端连接在集水罐(34)的上端;集水管路(32)处于地面之上的部分安装有水泵(33)和电控阀(321)。

2.根据权利要求1所述的一种海绵城市的园林雨水利用系统,其特征在于:顶盖(22)的压板包括金属圆板(221)和金属连接杆(222),金属连接杆(222)下端成型有螺纹;过滤装置(223)包括过滤中心板(2231)和四个滑动导块(2232);过滤中心板(2231)包括十字形的导座(22312)和成型在导座(22312)之间的过滤板;过滤中心板(2231)的中心开设有螺纹孔(2230);过滤中心板(2231)的过滤板开设有均匀分布的过滤孔(22311);十字形的导座(22312)的四个端面开设有导向槽;滑动导块(2232)活动设置在导座(22312)的导向槽内;

滑动导块(2232)的底面和导向槽的底面之间设置有第一压簧(2233);第一压簧(2233)一端抵靠在滑动导块(2232)的底面、另一端抵靠在导向槽的底面;滑动导块(2232)的端部镶嵌有钢珠;顶盖(22)的压板与过滤装置(223)螺纹连接;顶盖(22)通过滑动导块(2232)插设在底座(21)的导向槽(211)内。

3.根据权利要求2所述的一种海绵城市的园林雨水利用系统,其特征在于:相邻的滑动导块(2232)之间设置有弹性过滤网(2234),弹性过滤网(2234)呈圆弧形;弹性过滤网(2234)的外圆周面在弹性织带(2235)上,弹性织带(2235)的两端分别固定在相邻的滑动导块(2232)的侧壁上。

4.根据权利要求3所述的一种海绵城市的园林雨水利用系统,其特征在于:弹性织带(2235)的外圆柱面上均匀固定有毛刷(2236)。

5.根据权利要求2所述的一种海绵城市的园林雨水利用系统,其特征在于:顶盖(22)的金属圆板(221)的下端面成型有十字形的限位块,顶盖(22)的限位块过盈插设在底座(21)的导向槽(211)内。

6.根据权利要求1所述的一种海绵城市的园林雨水利用系统,其特征在于:过滤罐(31)的连接孔的内侧壁上固定有密封圈(310),过滤罐(31)内部固定有若干道水平设置的金属过滤筛板(311)。

7.根据权利要求1所述的一种海绵城市的园林雨水利用系统,其特征在于:集水罐(34)下端面上安装有若干可调脚轮(341),集水罐(34)左右两边线处成型有支撑板。
