专利号: 2016208907789
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于搅拌器的杯盖组件,其特征在于,包括

杯盖,所述杯盖上形成有中心孔;

量杯,所述量杯安装在所述杯盖上并封盖所述中心孔,所述量杯的至少一部分配合在所述中心孔的内侧;

多个凸块,所述凸块设在所述中心孔的内周面和所述量杯之间,所述凸块包括间隔布置的多个,且多个所述凸块在所述量杯和所述中心孔的内周面之间限定出迂回延伸的气流通道,且所述气流通道连通所述杯盖的内外两侧。

2.根据权利要求1所述的用于搅拌器的杯盖组件,其特征在于,所述多个凸块布置成沿所述中心孔的轴线方向间隔布置的多层,且每层均包括沿所述中心孔的周向间隔布置的多个凸块,每层中相邻的两个凸块之间具有间隙,且上下相邻的两层之间的间隙交错。

3.根据权利要求1所述的用于搅拌器的杯盖组件,其特征在于,所述凸块呈沿所述中心孔的周向延伸的长条形。

4.根据权利要求1-3中任一项所述的用于搅拌器的杯盖组件,其特征在于,所述凸块形成在所述中心孔的内周面上,所述凸块与所述杯盖一体成型。

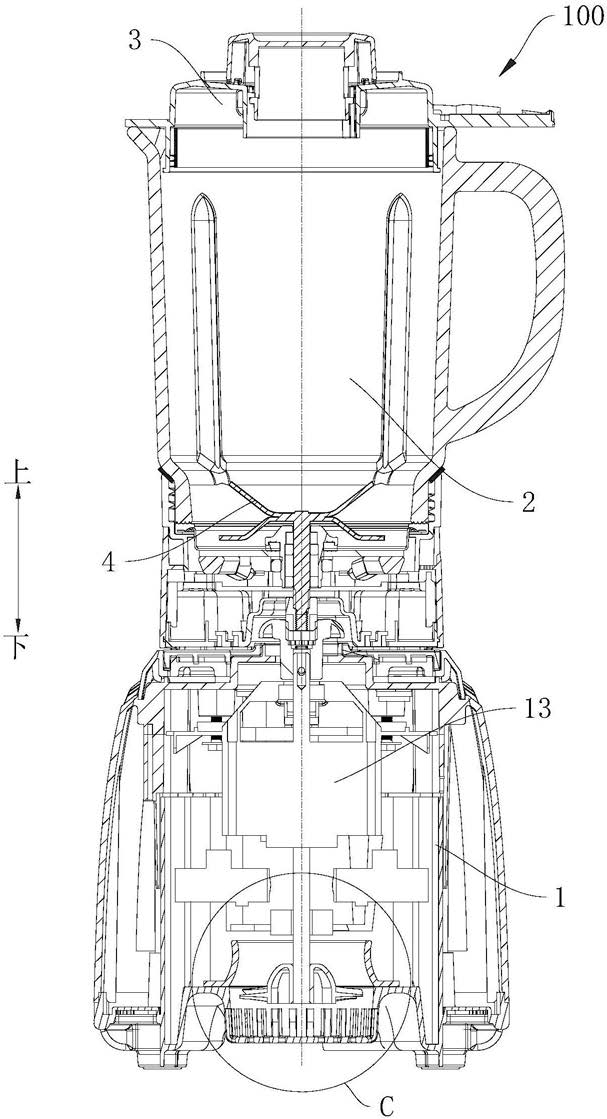

5.一种搅拌器,其特征在于,包括:

基座;

粉碎腔,所述粉碎腔可拆卸地安装在所述基座上;

杯盖组件,所述杯盖组件盖在所述粉碎腔上,所述杯盖组件为根据权利要求1-4中任一项所述的用于搅拌器的杯盖组件。

6.根据权利要求5所述的搅拌器,其特征在于,所述基座包括:底座,所述底座上具有第一通风孔和第二通风孔,且所述底座上设有向上延伸的环形隔板,所述第一通风孔位于所述环形隔板的内侧,所述第二通风孔位于所述环形隔板的外侧;

散热风扇,所述散热风扇设在所述环形隔板内并与所述第一通风孔相对;

电机,所述电机与所述散热风扇相连用于驱动所述散热风扇旋转,所述电机设在所述环形隔板的上端。

7.根据权利要求6所述的搅拌器,其特征在于,所述基座还包括导风罩,所述导风罩设在所述环形隔板内,且所述导风罩呈内侧与所述第一通风孔上下相对的环形,所述散热风扇设在所述导风罩的内侧。

8.根据权利要求7所述的搅拌器,其特征在于,所述导风罩包括:底板,所述底板呈水平设置的圆环形;

侧板,所述侧板呈沿上下方向延伸的环形板,所述侧板的下周沿与所述底板的内周沿相连,沿上下方向所述侧板呈中部内凹的弧形。

9.根据权利要求6-8中任一项所述的搅拌器,其特征在于,所述散热风扇包括:中心柱,中心柱沿上下方向延伸,且所述中心柱上部的外周面呈在从上到下径向尺寸逐渐增大;

扇叶,所述扇叶设在所述中心柱的下部,所述扇叶与所述中心柱下部的外周面向上并沿所述中心柱的径向朝远离所述中心柱的方向延伸,且在环绕所述中心柱的方向上所述扇叶相对于所述中心柱的轴线倾斜设置,所述扇叶包括环绕所述中心柱间隔布置呈发散状的多个,且多个所述扇叶的倾斜方向相同。

10.根据权利要求6-8中任一项所述的搅拌器,其特征在于,所述散热风扇包括:板体;

叶片,所述叶片设在所述板体上,所述叶片的一端邻近所述板体的中心且另一端延伸到所述板体的边沿,在由内到外的方向上所述叶片沿所述板体的周向螺旋延伸,所述叶片包括沿所述板体的周向间隔布置的多个;

罩板,所述罩板盖在多个所述叶片上,所述罩板与所述板体上下间隔布置,且所述罩板的上形成有与多个所述叶片的中心对应的中心通孔,且所述中心通孔与所述第一通风孔相对。
